纳米材料在污水处理中的吸附性能研究

重金属离子作为典型的持久性污染物，在水环境中具有毒性 难降解及易富集等特点，对生态环境与人类健康构成严重威胁。传统的化学 低浓度重金属废水时存在去除效率低与运行成本高等局限性，纳米 可调控的表面化学性质，为重金属离子的高效去除提供 米粒子因其独特的表面吸附特性展现出良好的应用前景。通过构建复合纳米材料能 现多 作用，进一步提升重金属离子的去除性能，为工业废水深度处理提供技术支撑。

1 纳米吸附材料制备与表征

1.1 碳基纳米材料合成工艺优化

碳基纳米材料作为重金属离子吸附的核心载体，其合成工艺的优化直接影响材料的吸附性能，碳纳米管复合材料通过化学气相沉积法与催化热解等技术制备，能够实现管径分布的精确控制与表面功能基团的定向修饰。石墨烯复合材料采用改进的Hummers 法制备氧化石墨烯前驱体，通过调控氧化程度与还原条件来优化其层间距与表面化学性质[1]。碳包磁性纳米材料的制备涉及磁性核心的预处理与碳层包覆工艺的协调，需要精确控制反应温度与时间及碳源浓度等关键参数，工艺优化过程中反应温度的提高有利于提升材料的石墨化程度，但过高温度会导致比表面积下降，通过多元素掺杂与表面改性技术能够进一步增强碳基纳米材料对重金属离子的选择性吸附能力。

1.2 金属氧化物纳米粒子制备技术

金属氧化物纳米粒子因其丰富的表面活性位点与良好的化学稳定性，在重金属离子吸附领域展现出独特优势，水热合成法是制备金属氧化物纳米粒子的主要技术路径，通过控制反应溶液的pH 值与反应温度及反应时间，能够实现纳米粒子尺寸分布与晶体结构的精确调控。周诗画等研究表明以金属铁粉与对苯二甲酸为主要原料，通过水热合成法制备的新型金属有机骨架吸附材料MKA-200Fe 具有良好的热稳定性与水稳定性[2]。溶胶-凝胶法与共沉淀法等技术路线能够实现多元金属氧化物的复合制备，有效提升材料的综合吸附性能。制备过程中前驱体的选择与反应介质的pH 值调控以及煅烧条件的优化是影响纳米粒子形貌与吸附活性的关键因素。

1.3 复合纳米材料的构建与性能调控

复合纳米材料通过不同组分间的协同效应，能够克服单一材料的性能局限，实现重金属离子去除效率的显著提升。贺畅涵等指出新型纳米材料如氧化石墨烯与多壁碳纳米管及金属有机框架以及多孔有机聚合物与过渡金属硫化物及层状双氢氧化物等在污染水体治理方面展现出巨大的应用潜力[3]。复合材料的构建策略包括物理复合与化学键合及原位生长等方法，通过调控不同组分的质量比与分散状态来优化材料的整体性能，核壳结构复合材料能够实现功能组分的有序排列，磁性核心提供易分离特性，活性壳层负责重金属离子的捕获。性能调控过程中界面相互作用的优化是关键环节，良好的界面结合能够促进电子传输与离子扩散，提升吸附动力学性能。不同类型复合纳米吸附材料的制备方法与性能特点如表1。

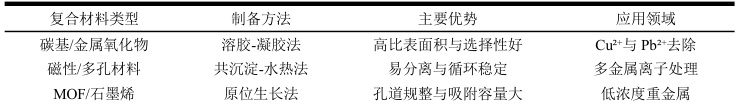

表1 不同类型复合纳米吸附材料的制备方法与性能特点

1.4 纳米材料的物理化学表征分析

纳米材料的物理化学表征是评价其吸附性能与优化制备工艺的重要手段。X 射线衍射技术能够确定材料的晶体结构与结晶度，为理解吸附机理提供结构基础，透射电子显微镜与扫描电子显微镜可直观观察纳米材料的形貌特征与粒径分布及分散状态，比表面积与孔隙度分析通过氮气吸附-脱附等温线测定，为吸附容量预测提供定量依据。X 射线光电子能谱技术能够分析材料表面的化学组成与价态变化，深入揭示重金属离子的吸附机制，红外光谱分析可识别表面功能基团的类型与变化，为表面修饰效果评价提供依据，热重分析与差热分析用于评估材料的热稳定性与分解特性，指导实际应用条件的选择。综合运用多种表征手段能够全面掌握纳米材料的结构-性能关系，为高性能吸附材料的设计开发提供科学指导。

2 重金属离子吸附机理与动力学研究

2.1 吸附等温线模型拟合与参数分析

纳米吸附材料对重金属离子的吸附行为遵循特定的等温线规律，通过Langmuir 与Freundlich 模型能够准确描 述吸 附平 衡特 征。 Langmuir 模 型假 设吸 附发 生在 均 匀表 面的 单分 子 层， 其线 性化 方程 为 ，其中qm 代表最大吸附容量，KL 为吸附平衡常数。实验数据表明碳基纳米复合材料对 Cu²⁺ 与 Pb²⁺ 的吸附更符合 Langmuir 模型，相关系数 R²均大于 0.95，说明吸附过程主要发生在材料表面的特定活性位点。Freundlich 模型则更适用于描述金属氧化物纳米粒子的多层吸附行为，其经验方程 lnqe = lnKF +（1/n）lnCe 中的参数n 值反映吸附强度，当 1/n<1 时表明吸附过程有利进行。不同纳米吸附材料的等温线拟合参数如表2。

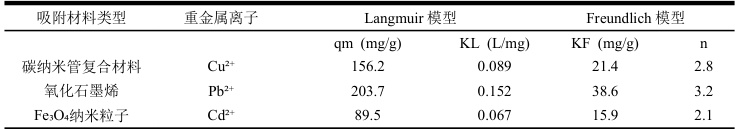

表2 不同纳米吸附材料的等温线拟合参数

2.2 吸附动力学行为及速率控制步骤

重金属离子在纳米材料表面的吸附动力学过程涉及多个传质步骤，准二级动力学模型能够较好地描述整个吸附过程，该模型的线性化方程为 ，其中 k₂ 为准二级速率常数，qe 为平衡吸附量。动力学实验结果显示吸附过程可分为快速吸附阶段与缓慢平衡阶段，前30 分钟内吸附量可达到平衡值的70-80%，完全达到平衡需要 120-180 分钟，颗粒内扩散模型分析表明重金属离子的吸附过程受多步扩散控制，包括外部液膜扩散与颗粒内扩散及表面反应三个步骤。通过Weber-Morris 模型拟合发现颗粒内扩散不是唯一的速率控制步骤，液膜扩散阻力在初期起主导作用。纳米材料的高比表面积与丰富的表面活性位点显著缩短了传质距离同时提高了吸附速率。

2.3 多种重金属离子的竞争吸附行为

实际废水中往往含有多种重金属离子，它们在纳米材料表面存在竞争吸附现象，影响单一离子的去除效率，竞争吸附行为主要受离子半径与电荷密度及电负性以及水合能等因素控制。实验结果表明在 Cu^2⋅ ⁺ - ⋅Pb²- -Cd²⁺ 三元体系中，Pb²⁺ 因其较大的离子半径与较强的极化能力表现出最强的竞争优势，其吸附选择性系数达到2.8，Cu²⁺ 的竞争能力次之，主要归因于其适中的离子半径与较高的电荷密度。Extended Langmuir 模型能够较好地预测多组分体系中各离子的竞争吸附量，模型参数显示不同离子间存在明显的相互干扰效应，纳米材料表面功能基团的化学性质决定了其对不同重金属离子的选择性，含氮官能团对 Cu²⁺ 具有较强的络合能力，而含硫基团则优先结合 Pb²⁺ 与Cd²⁺ 。通过表面修饰技术引入特定的螯合基团，能够有效调控纳米材料对目标重金属离子的选择性吸附能力。

3 吸附性能优化与实际应用评价

3.1 工艺参数对吸附效果的影响规律

纳米吸附材料对重金属离子的去除效果受多种工艺参数的协同影响，合理调控这些参数是实现高效吸附的关键。溶液pH 值直接决定纳米材料表面的电荷状态与重金属离子的化学形态分布，在强酸性条件下（pH<3）材料表面大量质子化，与重金属阳离子产生静电排斥作用，吸附效果显著降低，当pH 值升高至4-6 范围内时材料表面负电荷逐渐增加，对重金属离子的静电吸引作用增强，此时获得最佳吸附效果，pH 值继续升高至 8 以上时重金属离子开始发生沉淀反应，虽然表观去除率较高但实际吸附贡献减少。温度对吸附过程的影响体现在热力学与动力学两个方面，适度升温能够加速重金属离子的扩散速率，缩短达到吸附平衡的时间。实验数据显示温度从 15℃升高至35℃时，吸附速率常数增加约 2.5 倍，平衡时间缩短 40-50% ，然而过高温度会使物理吸附作用减弱，因此25-35℃被确定为最适操作温度范围。吸附剂用量直接影响吸附位点的利用效率与处理成本，通过系统实验确定，对于浓度为 50-200mg/L 的重金属废水，最佳固液比为2-4g/L。

3.2 纳米吸附剂的再生性能与循环稳定性

纳米吸附材料的再生性能是评价其经济可行性与环境友好性的核心指标，有效的再生技术不仅能够回收有价金属，还能延长吸附材料的使用寿命，降低整体处理成本。化学解吸法是目前应用最广泛的再生方法，通过选择合适的解吸剂能够实现重金属离子的高效回收。EDTA 作为强螯合剂能够与吸附在纳米材料表面的重金属离子形成稳定的络合物，从而实现解吸再生，0.1M EDTA 溶液在 pH=12 条件下解吸2 小时，对Cu²⁺ 与Pb²⁺的解吸率均超过 90% ，HCl 溶液因其强酸性与高离子强度，能够有效破坏吸附材料与重金属离子间的化学键合，0.1M HCl 溶液的解吸效果与EDTA 相当，但解吸时间可缩短至1 小时。多次循环使用实验表明碳基纳米复合材料展现出优异的循环稳定性，经过 10 次吸附-解吸循环后其对 Cu²⁺ 的吸附容量仍保持在初始值的82%以上。

磁性纳米复合材料通过外加磁场能够实现快速分离，分离时间缩短至5-10 分钟，分离效率高且材料损失小，有效维持了循环使用过程中的材料完整性。吸附容量下降至初始值的75%左右。为提高金属氧化物纳米材料的循环稳定性，表面包覆与载体固定技术被广泛采用，通过构建核壳结构或将纳米粒子负载在稳定载体上，能够有效提高其耐酸性与循环稳定性。

3.3 实际废水处理效果验证

为验证纳米吸附材料在实际废水处理中的应用效果，选择典型的电镀废水与矿山废水及化工废水作为处理对象进行系统评价。电镀废水含有高浓度的 Cu² ⁺ 与Ni²⁺ 及Cr⁶ ⁺ 等重金属离子，初始浓度范围为80-300mg/L，采用碳纳米管复合材料处理电镀废水，在最优工艺条件下（pH=5.5，温度30℃，固液比 3g/L，接触时间150 分钟），Cu²⁺ 与 Ni²⁺ 及 Cr⁶ ⁺ 的去除率分别达到 97.8%与 94.5% 及 92.3% ，处理后废水中重金属离子浓度均低于国家排放标准要求。与传统化学沉淀法相比纳米吸附技术在处理低浓度重金属废水时显示出明显优势，能够将重金属离子浓度降至1mg/L 以下，为工业废水深度处理提供了有效的技术解决方案。

4 结论

纳米材料在污水处理中展现出 离子吸附性能， 业废水深度处理提供了重要的技术途径。通过优化碳基纳米材料合成 了具有高比表面积与丰富活性位点的复合纳米吸附材料， 要遵循 Langmuir 模型与准二级动力学方程，多金属离 数优化结果表明，pH 值与温度及固液比的合理调控能够 用后仍保持良好的吸附性能与结构稳定性，实际废水处理验证了其在电镀与 废水处理中的应用潜力与技术优势。

参考文献

[1]高雨雨，陈进，郑路，等. 碳纳米吸附材料在水处理中的应用进展 [J]. 化工新型材料， 2024， 52 （01）： 287-291+298.

[2]周诗画. 纳米吸附材料对放射 染废水的吸附效果研究 [J]. 中国资源综合利用， 2025， 43 （01）：9-12+50.

[3]贺畅涵，王娟，曲丽君，等. 纳米吸附材料去除水体中重金属和染料的研究进展 [J]. 分析化学， 2023， 51 （11）： 1724-1734.
