装配式建筑预制构件吊装施工技术与质量控制研究

引言：

随着建筑工业化程度不断提升，装配式建筑以其标准化，工厂化，装配化的特点成为建筑业发展的重要方向，预制构件吊装作为装配式建筑施 工序 涉及结构力学 机械工程，质量管理等多个学科领域。传统吊装方法往往存在精度控制不 问题，近年来，国内外学者在吊装设备选型，工艺优化，质量检测等 制构件的专项吊装技术和全过程质量控制体系仍需进一步完善。因此， 建筑预制构件吊装施工技术与质量控制方法，对提高装配式建筑施工质量，降低安全风险，推进建筑工业化发展具有重要意义。

1. 预制构件吊装施工技术原理与方法

1.1 预制构件力学特性分析

预制构件在吊装过程中承受的力学载荷与其在使用状态下的受力情况存在显著差异，这种差异主要体现在载荷类型，作用方向以及应力分布形式的变化上，吊装阶段构件主要承受自重引起的重力载荷，吊点处的集中力以及因起吊操作产生的动力放大效应，这些载荷的综合作用使得构件内部应力分布呈现高度非均匀性特征[1]。同时吊装过程中构件的支撑条件发生根本性改变，从工厂预制时的连续支撑转变为吊点处的集中支撑，这种支撑方式的转变导致构件在自重作用下产生较大的弯矩和剪力。因而准确分析预制构件在吊装状态下的力学特性成为确保吊装安全性的基础工作，需要通过建立合理的力学模型来预测构件在不同吊装工况下的应力分布状态，预制构件的材料特性在吊装分析中同样需要重点考虑，混凝土材料的抗拉强度相对较低且存在脆性破坏的特点，使得构件在拉应力集中区域容易出现开裂现象。故而在进行吊装力学分析时必须充分考虑混凝土的徐变效应和收缩变形对构件受力性能的影响，特别是对于大跨度预制梁构件，长期荷载作用下的变形累积可能会改变构件的几何形状进而影响其承载能力。

1.2 吊装设备选型与参数确定

吊装设备的选型直接关系到预制构件能否安全，高效地完成吊装作业，设备选型过程需要综合考虑构件重量，吊装高度，作业半径以及现场施工条件等多项因素[2]。塔式起重机作为装配式建筑施工中的主要吊装设备，其选型参数包括最大起重量，最大起重力矩，最大工作半径等关键指标，这些参数的确定需要结合构件最大重量与最远吊装距离进行计算。履带式起重机虽然机动性相对较差但具有起重能力强，稳定性好的优势，特别适用于大型预制构件的吊装作业，其选型时需要重点关注额定起重量曲线与实际工况的匹配度，所以设备选型过程中还需要考虑吊装作业的安全裕度，通常要求设备的额定起重能力应为实际吊装重量的1.3-1.5 倍，确保在动载荷作用下仍能保持足够的安全储备。设备参数的确定还需要考虑施工现场的地质条件和空间限制因素，软弱地基条件下需要对起重机基础进行加固处理，狭窄场地则需要选择回转半径较小的设备型号，导致设备选型复杂化的另一个因素是多机协同作业的配合要求，大型预制构件往往需要两台或多台起重机协同吊装，这就要求各台设备在起重能力，作业半径，起升速度等方面具有良好的匹配性，避免因设备性能不匹配而影响施工效率和安全性（见表1）。

P_igi↑=k⋅P_iigi↑⋅Ψ

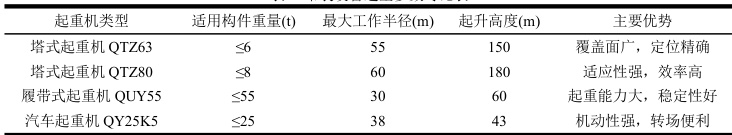

式中：P 设备设备额定起重量（t），P 1911 预制构件重量（t），k 动载荷系数，取1.1-1.3，ψ安全系数，取1.3-1.5。表1 吊装设备选型参数对比表

2. 不同类型预制构件专项吊装技术

2.1 预制梁柱构件吊装技术

预制梁柱构件因其承载能力大，几何尺寸大的特点需要采用专门的吊装工艺来确保施工安全和安装精度，预制梁构件吊装时需要在梁端部设置专用吊点，吊点位置距支座边缘的距离应控制在梁长度的0.207 倍范围内，这样可以有效减少梁体在自重作用下产生的最大弯矩值。同时梁构件吊装过程中应采用双点起吊方式，两个吊点之间的夹角应控制在60°-90°范围内，过小的夹角会导致吊索拉力急剧增大，过大的夹角则会使梁体产生过大的弯曲变形。预制柱构件由于长细比较大且重心位置较高，吊装时容易发生失稳现象，因而需要采用导向装置来控制柱体的摆动幅度，故而预制梁柱构件的吊装作业必须严格按照预定的起吊路径和就位顺序进行，避免构件在空中停留时间过长导致结构应力重分布（见表2）。

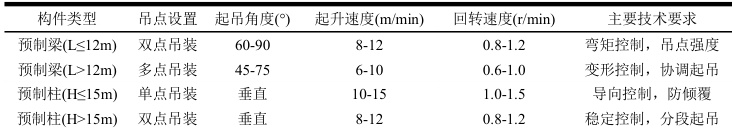

表2 预制梁柱构件吊装技术参数表

2.2 预制板材构件吊装技术

预制板材构件具有重量相对较轻但面积较大的特点，这种几何特性使得板材在吊装过程中容易受到风载荷的影响而产生摆动和扭转现象，板材构件的吊点布置需要根据板的跨度和厚度进行合理设计，对于单向板构件应在板的短跨方向设置吊点，吊点数量一般为4 个且呈矩形分布，各吊点到板边的距离应保持在板跨度的1/4-1/3范围内。双向板构件由于受力特点不同需要采用更加密集的吊点布置方式，通常采用6 点或 8 点吊装方案来保证板面应力分布的均匀性[3]。所以板材吊装作业对环境风速有着严格的限制要求，当风速超过5 级时应停止吊装作业，避免因风载荷过大导致构件失控，因而板材构件在起吊和就位过程中需要配备专门的导向绳索和限位装置，确保构件在水平和竖直方向的运动轨迹可控。

式中：Mmax 板材最大弯矩（kN·m），q 板材自重线荷载（kN/m），L 板材跨度（m），P 单个吊点拉力（kN），a 吊点间距（m）

2.3 预制墙体构件吊装技术

预制墙体构件的吊装技术需要充分考虑墙板的平面外稳定性和连接节点的受力特点，墙板构件在吊装状态下主要承受平面外弯矩作用，这种受力状态与其正常使用时的平面内受力完全不同。墙板吊装时应采用竖直起吊方式，吊点设置在墙板顶部预埋件处，吊点数量根据墙板长度确定，一般每 6-8 米设置一个吊点，确保墙板在自重作用下不会产生过大的挠度变形，墙板构件由于刚度相对较小且对横向力敏感，吊装过程中必须采用辅助支撑措施来控制墙板的侧向位移，防止因墙板失稳而导致的安全事故。导致墙板吊装难度较大的另一个因素是其就位精度要求高，墙板与基础连接部位的定位偏差应控制在±5mm 范围内，这就要求吊装设备具有良好的微调能力和定位精度（见表 3）。

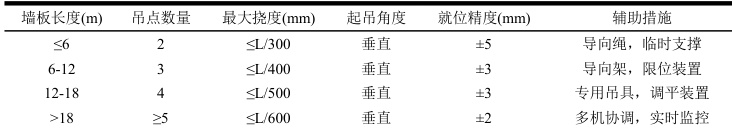

表3 预制墙体构件吊装工艺参数表

3. 预制构件吊装质量控制体系构建

3.1 吊装前质量检测与准备

吊装前质量检测是确保预制构件安全吊装的基础环节，检测内容涵盖构件本体质量，吊装设备状态以及施工环境条件等多个方面，构件本体检测需要重点关注构件的几何尺寸精度，表面缺陷状况，预埋件位置准确性以及混凝土强度等级是否达到设计要求，其中混凝土强度必须达到设计强度的 上方可进行吊装作业。吊装设备的检测包括起重机械的安全装置检查，钢丝绳磨损程度评估，吊具完好性验证等内容，同时需要对操作人员的资质证书和技术水平进行核实。施工环境条件的评估主要考虑风速，温度，降雨等气象因素对吊装作业的影响程度，当风速超过6 级或存在雷雨天气时应暂停吊装作业，因而建立完善的吊装前检测档案管理制度成为质量控制的重要保障，所有检测数据和评估结果都应形成书面记录并经相关责任人签字确认后方可开始吊装作业。预制构件的存储和运输质量同样需要纳入吊装前检测范围，长期存放可能导致构件产生微裂缝或变形，运输过程中的颠簸和碰撞也会对构件质量造成不利影响，故而检测工作还应包括对构件表面保护层完整性的评估，确保构件在吊装前处于最佳状态，避免因前期质量问题在吊装过程中引发安全事故或质量缺陷。

3.2 吊装过程实时监控技术

吊装过程实时监控技术通过建立多参数同步监测系统来保证构件吊装过程的安全性和精确性，监控系统主要包括载荷监测，位移监测，应力监测以及环境参数监测等子系统，载荷监测系统采用数字式测力传感器实时记录吊索拉力变化情况，当单根吊索拉力超过额定载荷的85%时系统自动发出预警信号，操作人员应立即调整吊装参数避免超载现象发生。位移监测采用激光测距技术和倾角传感器组合方式来跟踪构件的空间位置和姿态变化，确保构件在起吊，旋转，就位等各个阶段的运动轨迹符合预定方案。应力监测通过在构件关键部位布置应变片来监测构件的实时应力状态，特别是在吊点附近和最大弯矩截面处的应力水平必须控制在材料允许应力范围内，故而实时监控系统还需要具备数据存储和分析功能，能够对吊装过程中的各项参数进行记录和后期分析，为优化吊装工艺提供数据支撑。

式中： 监控应力值（MPa）；M 弯矩（kN·m）； y 截面距中性轴距离（mm）；I 截面惯性矩（mm⁴）；P 轴力（kN）；A 截面面积（mm²）；fc混凝土抗压强度（MPa）

3.3 吊装后质量验收与评价

吊装后质量验收与评价是确保预制构件安装质量符合设计要求的最终把控环节，验收工作需要对构件的安装精度，连接质量，外观质量等方面进行全面检查，安装精度验收主要检测构件的平面位置偏差，竖向标高偏差，垂直度偏差以及水平度偏差等几何参数，这些参数的控制精度直接影响后续施工工序的质量和整体结构的安全性能。连接质量验收重点关注构件与基础，构件与构件之间连接节点的施工质量，包括钢筋连接，焊接质量，螺栓紧固程度以及灌浆密实度等关键指标的检查，外观质量验收主要检查构件表面是否存在裂缝，蜂窝，麻面等缺陷，同时验证构件的颜色，纹理是否与设计要求一致。因而建立量化的质量评价体系能够客观反映吊装施工的整体水平，评价体系应包括质量得分计算方法，等级划分标准以及改进措施建议等内容，使得质量管理工作更加科学化和规范化，验收过程中还需要对吊装施工记录进行详细审查，包括施工参数控制情况，异常事件处理记录以及质量控制措施执行情况等文档资料的完整性检查。导致验收工作复杂化的因素还包括不同专业间的协调配合要求，结构，建筑，设备等各专业的验收标准和重点有所不同，需要建立统一的验收流程和标准来确保验收工作的系统性和有效性。

结语

通过对装配式建筑预制构件吊装施工技术的深入研究，建立了涵盖技术方法，质量控制，安全保障的完整体系，研究成果在理论层面丰富了装配式建筑施工技术理论，在实践层面为工程应用提供了技术指导。实验验证表明，优化后的吊装工艺显著提升了施工精度和效率，质量控制体系有效保障了构件安装质量，随着装配式建筑技术不断发展，预制构件向大型化，复杂化方向演进，吊装技术也需要持续创新。未来研究应重点关注智能化吊装设备应用，多构件协同吊装技术，基于物联网的质量监控系统等前沿方向，为装配式建筑高质量发展提供更加有力的技术支撑。

参考文献

[1] 张镇国.装配式 UHPC 预制构件吊装施工技术研究[J].中国建筑装饰装修，2025，（08）：187-189.

[2] 刘沙沙，孟苗苗，李亚红.装配式建筑预制构件吊装施工工艺优化分析[J].中国设备工程，2025，（08）：15-17.

[3] 李国.装配式建筑预制构件吊装工艺优化及施工[J].陶瓷，2025，（03）：196-198.
