新型井口防堵防盗取样阀

一、技术背景

目前，油井取样是在油嘴套与出油闸门之间焊接一个4分短节，在短节上安装一个4分闸门进行取样，在闸门上在安装一个用2寸的管子做的一个锁套进行防盗，取样时，先打开锁套，在开4分闸门进行取样。

二.存在的问题

1、4分短节和闸门易冻堵：冬天温度低，短节处没有液体流动易产生冻堵现象，影响取样；尤其在油质较稠或温度较低时堵塞更为严重。

特别是在冬季，为了完成取样工作，取样时常需两人配合，并从井口取循环水烫化取样口才可取样。目前随着井口新工艺的改造，井口已无循环水可用，严重制约了冬季或稠油井井口取样工作。

2、防盗装置：现在使用的防盗装置是采油队自己做的，粗糙，而且防盗效果差；

3、影响环保：部分气的油井在取样是易喷，产生落地油，造成环保事故；

4、工人劳动强度大：一个采油班组少则十几口，多则几十口油井，采油工每次巡检时工用具带的多而且取样闸门的上的钥匙多且难找，特别是冬天，短节或闸门冻堵时，取样口要用热水烫，增加了工人的劳动强度。

措施与对策：

综合以上的不足，我们研制了新型防盗、防冻堵闸门，该闸门集防盗、防冻堵作用，可有效解决冻堵，防盗、环保，同时减轻工人劳动强度。

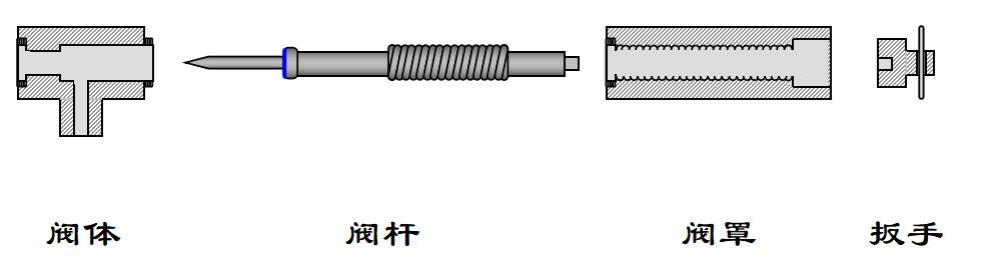

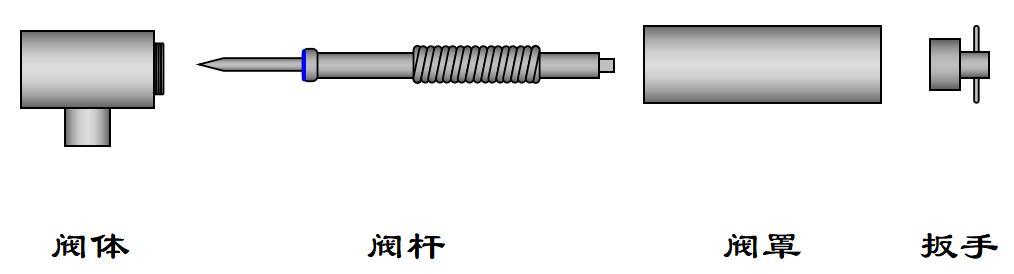

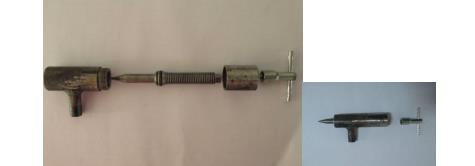

新型防堵防盗取样阀组装前外形示意图

技术改进点：1、将短节处的油流通道改为锥形丝杆，2、将闸门的手轮隐藏与管内，3、采用“0”型圈万向密封。

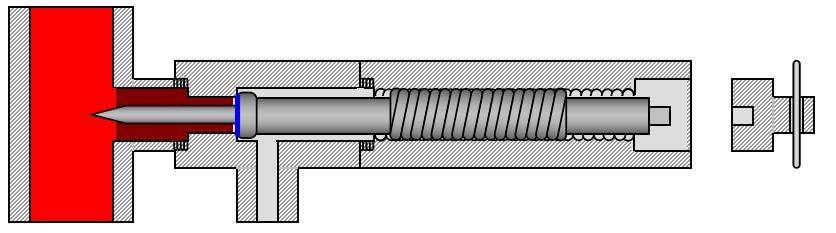

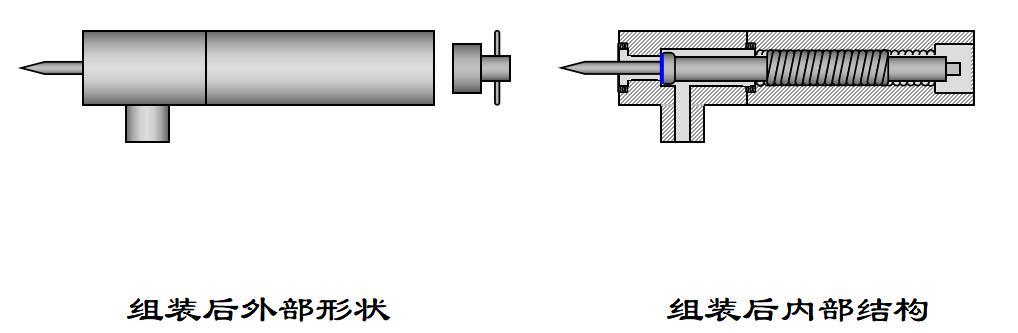

新型防堵防盗取样阀组装后示意图

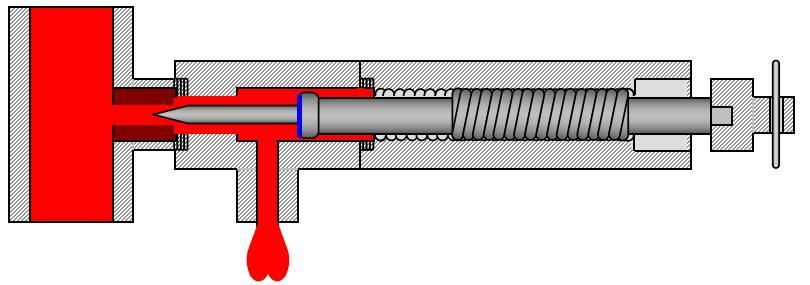

新型防堵防盗取样阀工作示意图

当旋松螺杆时，螺杆头部后退，油流经下部放空口进入样桶，阀门头部采用专用内方扳手开关阀门，综合应用该装置从而达到防堵防盗取样目的。

三.效益分析

投资成本：加工一个新型防盗、防冻堵闸门预计需要花费160元，而原来安装一个闸门需要45元；做锁套和锁200元共计245元。

经济效益：每套节约费用85元。

其它效益：1、环保：不会产生落地油；

2、强度：减轻了工人的劳动强度；
