DCS系统实时数据通信协议升级路径分析

1 引言

DCS 系统即分散控制系统，是以微处理器为基础，采用控制功能分散，显示操作集中，兼顾分而自治和综合协调设计原则的新一代仪表控制系统。在流程工业控制复杂性不断加剧和数据实时性需求持续上升的背景下，DCS 系统通信协议面临响应延迟增大等问题。随着工业现场设备智能化程度提高，亟需构建具备高实时性、强扩展性与良好兼容能力的通信协议升级路径。

2 协议升级需求分析

2.1 控制精度提升推动通信响应能力增强的需求

在以精密控制和动态响应为核心的 DCS 系统控制环境中，过程单元的响应速度与控制回路闭环时间直接决定了控制质量，而这一过程高度依赖通信协议的数据采集周期、指令下发时延与网络调度效率。随着系统控制精度的提升需求增强，控制对象常呈现出更短的时间常数、更高的调节频率以及对误差容限的极限压缩，原有通信协议在轮询调度、报文封装与传输路径等方面存在静态处理与线性响应的问题。此类问题表明，为满足控制精度提升目标，通信协议必须具备更高的时间分辨率和快速响应能力。

3 升级路径设计与实现

3.1 通信协议栈重构与报文结构自适应设计

为实现协议升级，需自底向上重构通信协议栈，将传统五层嵌套式封包结构改为模块化解耦结构，形成“物理层—适配层—调度层—抽象接口层—应用服务层”的五段式并行处理体系，在结构中引入帧调度控制器、通道索引器与内容映射接口。物理层下，采用可调帧长结构，并引入信道嵌码标记和变量时间戳标记，以实现链路追踪与延迟诊断。在适配层中设置动态通道路由表，用于实现不同通信模式（串口、CAN、工业以太网）的协议聚合。调度层中使用内容感知型负载调度算法，自动识别当前工艺变量密度，生成最优帧长参数 L_opt ：

其中，Lb为基本报文结构长度，ni为并发变量数，tj为设备响应周期，α 和β 为系统设定的权重系数。应用层中集成数据格式识别模块，使报文内容自动适配XML、JSON、二进制结构等多种格式，并在驱动接口层引入抽象通信中间件，实现与上位MES 系统及下位智能终端的解耦通信。

3.2 实时调度体系构建与通信优先级路径规划

在 DCS 系统分布式架构持续深化与任务响应窗口不断压缩的背景下，通信协议升级需构建基于优先级动态赋值机制与路径感知调度算法协同运行的实时调度体系。该体系的构建以任务优先级调度模型为基础，优先级Pi 由任务时限Td与控制影响系数 γ i共同决定，采用如下表达式进行实时计算：

P_i=γ_i/T_d

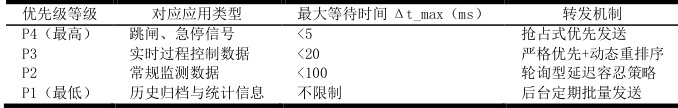

其中 γ i表示该任务在闭环控制中的影响等级，可由故障风险矩阵或系统灵敏度评估算法获得，Td为任务执行时限，单位为 ms，Pi值越高代表调度紧迫性越强。在协议结构层面，应通过帧头字段扩展加入 8 位优先级标签，并对数据帧设定最大可等待时长Δtmax 以启用超时强制发送机制。在交换层配置中需部署具备QoS 分类功能的工业交换设备，其内部配置基于 IEEE 802.1p 标准，将数据帧依据优先级标签划分为四级调度通道，每级通道对应独立缓存队列并绑定物理转发端口的优先发送逻辑。典型配置如下：

调度模块在协议逻辑中以优先级队列调度器实现，其调度算法可采用加权轮转（WRR）与最短剩余时间优先联合控制方式，在网络阻塞出现时通过延迟检测与丢包估值函数触发通道跳转策略。为进一步提升调度路径的实时性保障能力，在网络拓扑层构建最短路径树，并结合路径链路负载因子F(x)，形成通信路径代价函数：

其中 di为路径第 i 段的物理跳数， F(x_i) 为对应链路的单位负载系数，Cp代表综合路径代价，调度系统实时选择 Cp最小的通道进行高优先级帧传输，以实现路径自适应调度与通信延迟动态最小化。部署过程中需同步配置冗余链路切换机制与调度监控模块，使协议在遭遇链路失效或关键节点超时时能自动调整调度路径，保障任务执行不中断与调度逻辑不紊乱，构建高可靠、高实时性的通信调度体系。

3.3 协议升级过程中的系统兼容集成与切换机制设计

在 DCS 系统长期运行的工程背景下， 协议升级路径需构建具备双协议映射、动态版本识别与状态保留切换能力的兼容集成架构，并在实际部署 分离原则。结构设计上，系统需在主控层配置协议中间映射引擎，在接收端依据 对应的协议解析路径，同时在发送端根据目标设备类型调用相应协议封装模板。映射引擎核心算法为基于字段映射矩阵 Φ 的双向索引结构：

若字段i与字段j语义等价；0，其余情况}

通过Φ 矩阵构建字段对照表，使协议结构在不统一字段编码的前提下实现语义互译。在现场接口层需部署协议桥接模块，该模块以中间缓存区为核心，实现新旧协议的数据双缓存与异步写入读取机制，其数据缓冲结构采用双向环形队列方式，支持协议版本动态切换期间的通信内容完整性保障[1]。在切换策略上，采用“影子运行模式”实现动态迁移，即在正式升级前，系统同步加载新旧协议驱动模块，保持原协议主用状态，新协议处于监听并记录通信行为状态，当其与旧协议处理结果一致率达到设定阈值（如 98%）且系统负载稳定时，执行主协议切换动作，同时保留旧协议作为回退通道，并在若干调度周期内持续监控新协议执行结果与控制响应行为，当检测到错误率高于回退阈值（如 0.5%）时，系统自动切换回旧协议并生成切换日志[2]。该过程需构建状态转移模型：

其中S(t)为当前协议运行状态，V 为协议版本号，E 为系统运行事件（如通信异常、控制丢失、变量漂移等），函数 f 为状态转移函数，用于判断系统是否满足版本切换或回滚的触发条件。为保障兼容集成策略落地，在工程部署中需对全系统设备进行驱动适配性评估，明确不支持新协议的设备清单并设置中继转换节点，同时对新协议功能进行边界约束，限制其在未验证节点上的调用权限。

4 结语

本文围绕控制精度与并发通信需求，系统分析了协议升级的性能瓶颈，构建了覆盖协议栈重构、调度体系优化与兼容集成切换的完整设计路径，明确了从结构设计到工程部署的实施机制，为控制系统通信能力演进提供了可复制的技术模型与路径支撑。
