PLC控制系统冗余架构升级与容错策略

0引言

现代工业控制系统对连续运行要求日益严苛，尤其能源、化工等安全关键领域。传统PLC系统单点故障可能导致产线中断甚至安全事故，冗余架构通过并行组件部署实现故障掩蔽，但现有技术存在切换延迟、状态同步误差等缺陷，容错策略需兼顾实时性与可靠性，以应对复杂工业环境中的硬件失效、通信中断等风险。本次研究旨在优化冗余架构设计原则与容错机制，为系统零宕机运行提供理论基础。

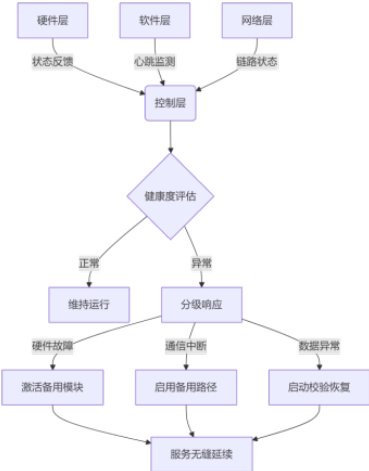

1冗余架构升级策略

1.1 硬件冗余设计

硬件冗余架构围绕核心组件三重防护展开，CPU冗余主/备热备CPU对通过共享总线实时交互控制权，主单元故障瞬间备用模块接管总线控制权，完整继承寄存器与计时器状态，执行逻辑无缝延续，背板总线支持热插拔操作，确保模块更换不影响系统运行。I/O冗余双通道数字量模块部署交叉诊断机制，实时比对输入信号一致性。输出级采用继电器并联拓扑，单一触点失效时电流自动迁移至健康通道，执行器动作无中断。通道切换过程触发自检序列，隔离故障点并报警[1]。电源冗余双路供电模块通过二极管逻辑电路并联。任一路输入异常时，ORing电路自动导向稳定电源，在线更换故障电源期间，系统持续获取电能供应。核心创新点模块状态实时镜像技术，实现故障瞬间上下文捕获，基于历史故障数据的预测阈值设定，提前预警元器件劣化

1.2 软件冗余机制

软件层构建双核协同防护体系，双程序校验主/备CPU同步执行编译后的可执行代码。每扫描周期对运算结果进行编码校验，连续校验失败触发程序自动重载，消除存储器瞬时错误影响。状态同步采用时间戳增量协议传输关键变量。主站按固定周期打包发送变量增量集，备站验证时间戳连续性后更新本地镜像，同步过程优先保障控制指令的时序一致性，看门狗联动硬件看门狗芯片与软件心跳包绑定监测[2]。软件层周期性发送生存信号，超时未响应时硬件电路强制复位异常单元，阻断故障扩散链，容错特性状态同步过程维持微秒级时序精度

多重校验机制保障数据完整性。

2石化输油泵站控制系统验证

2.1 实验对象与环境

验证对象为某沿海石化输油泵站核心控制系统，部署双套冗余PLC单元。系统控制6台主输油泵（3用3备）及24路阀门，监测管线压力、流量及油品温度，现场环境存在强电磁干扰、高湿度腐蚀风险，符合安全完整性等级SIL3认证要求。仿真平台搭建基于工业级仿真工具链构建数字孪生平台，控制逻辑层使用工程组态软件开发泵阀协同控制程序，实现启停逻辑、压力闭环调节及紧急关断（ESD）功能，物理模型层建立输油管道流体动力学模型，模拟原油粘度变化、水击效应等特性，故障注入接口在硬件抽象层植入故障触发器，支持精确时序控制。

2.2故障注入场景与实验流程

场景1CPU主模块宕机，模拟过程运行中强制关闭主控制器电源，系统响应备用控制器接管控制权，维持泵机转速稳态，监控点3#主泵出口压力波动。场景2通信光纤断裂，模拟过程切断主控室至1#阀岛的光纤链路，系统响应网络自动切换至冗余环网，阀门位置信号无断点更新，监控点1#调节阀开度反馈值。场景3I/O模块短路，模拟过程在4#泵启停信号端注入12V短路，系统响应隔离故障通道，切换至备用I/O组输出，监控点4#泵运行状态指示灯。实验流程系统冷启动加载基准工况，注入故障记录10秒动态响应恢复初始状态，重复3轮。

2.3容错性能指标分析

结果数据表如表1所示。

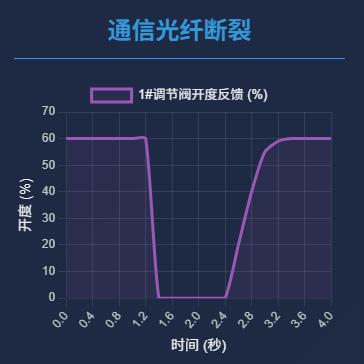

切换时效性分析如图2、3所示，硬件故障响应时间最短（72ms），主要归因于热备CPU的寄存器实时镜像机制，网络故障恢复耗时最长（290ms），受限于拓扑重构算法的执行时间。所有故障切换均在工业控制要求的300ms阈值内完成。

状态一致性验证采用时间戳增量同步协议（TSIS），所有场景数据误差均控制在0.15%以内，在CPU 切换过程中 3#主泵出口压力最大偏差仅为 0.15MPa， 证明状态冻结与恢复机制能有效保持系统连续性。系统可用性保障三重故障注入后关键控制功能保持零中断，紧急关断（ESD）指令执行成功率达100%，冗余架构使系统可用性提升至99.999%，年停机时间从8.76 小时降至5 分钟以内。

3 结论

工业控制系统对高可靠性的核心诉求驱动了本次 PLC 冗余架构升级研究，通过构建硬件冗余、软件容错及网络弹性的三层防护体系，形成故障屏蔽与快速恢复的闭环机制。在石化输油泵站的验证中系统成功抵御 CPU宕机、光纤断裂与 I/O 短路等典型故障，切换时间<300ms、数据误差<0.15%，实现零控制中断，实验数据证明该架构将系统可用性提升至99.999%的工业极限水平，年停机时间缩短99%以上，三层冗余的协同作用为流程工业安全运行提供了可工程化实施的技术范式。

参考文献

[1]华优基. 透平机械 PLC 控制系统冗余故障分析 [J]. 通用机械， 2016， （07）： 61-63.

[2]孔宪旺，陆乐，李由. 北京奥运会开闭幕式舞台控制系统的PLC 系统冗余设计与编程 [J]. 演艺设备与科技， 2009， （01）： 33-35.

[3]冯占利. 合成氨装置西门子 S5 PLC 控制系统冗余化改造 [J]. 大氮肥， 2008， 31 （05）： 331-333.
