面向铁路5G移动通信的SPN与OTN网络融合方案研究

一、引言

当前铁路通信网络存在“接入层灵活性不足、干线层带宽受限、业务隔离能力弱”等问题：传统SDH（同步数字体系）网络难以适配5G基站的分组化接入需求；单一OTN网络虽支持大带宽传输，但缺乏细粒度业务切片能力；单一SPN网络在长距离干线传输中存在信号衰减快、成本高的短板。SPN与OTN的融合可实现“优势互补”——SPN解决接入层灵活切片与低时延问题，OTN解决干线层长距离大带宽传输问题，为铁路 5G网络构建“全业务、高可靠、低时延”的传输底座。

二、铁路 5G业务特性与SPN、OTN技术适配性分析

（一）铁路5G核心业务传输需求

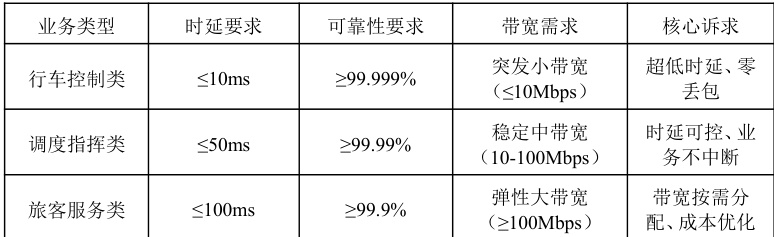

铁路 5G业务的差异化需求对传输网络提出多维度要求，具体如下表所示：

（二）SPN与OTN技术特性及适配性

SPN技术特性与适配场景SPN基于“切片以太网 + 灵活TDM”架构，核心优势体现在三方面：一是支持硬切片隔离，通过切片通道（SCL）与切片分组通道（SPC）实现业务间物理隔离，避免不同业务相互干扰，适配行车控制类业务的高可靠性需求；二是低时延传输，采用简化转发机制（如基于SegmentRouting的快速路由），端到端时延可控制在10ms以内，满足列控数据传输需求；三是灵活带宽调整，支持 1Mbps-100Gbps带宽按需分配，适配旅客服务类业务的弹性扩容需求。适配场景：铁路 5G接入层（如车站、区间 5G基站接入）、局域骨干层（如市域内业务汇聚），负责将分散的 5G业务接入并汇聚至干线网络。

OTN技术特性与适配场景OTN采用标准化帧结构（OTUk），核心优势包括：一是大带宽长距离传输，支持100G/200G/400Gbps速率，通过光放大（EDFA）技术实现百公里级无中继传输，适配铁路干线（如跨省铁路线路）的长距离传输需求；二是强大的故障监测与自愈能力，通过OTN帧结构中的开销字节实现故障定位（精度达 100ms内），并支持环形组网自愈（自愈时间≤50ms），保障干线传输可靠性；三是多业务兼容，可封装以太网、SDH、ATM等多种信号，适配铁路既有业务与 5G新业务的混合传输需求。适配场景：铁路 5G干线层（如国家铁路主干线、区域铁路干线），负责将接入层汇聚的业务高速回传至核心网。

融合适配性结论SPN的“灵活切片+低时延”与OTN的“大带宽 + 长距离”形成技术互补：接入层通过SPN实现 5G业务的灵活接入与隔离，干线层通过OTN实现业务的长距离高速回传，两者融合可覆盖铁路 5G“接入-干线-核心”全链路传输需求，同时满足不同业务的差异化QoS（服务质量）要求。

三、面向铁路5G的SPN与OTN网络融合方案设计

基于铁路 5G网络架构与业务需求，提出“分层融合、协同调度”的网络方案，分为接入层、干线层、核心层三个层级，各层级功能与技术实现如下：

（一）接入层：SPN化部署，实现5G业务灵活接入与隔离

组网架构在铁路沿线车站、区间基站部署SPN接入设备（如SPNCPE、小型SPN交换机），采用“星型+环型”混合组网：车站内 5G基站（AAU）通过星型拓扑接入SPN交换机，区间基站（如沿线每隔2km部署的 5G微基站）通过环型拓扑接入SPN汇聚节点，形成“局部环网保护、整体星型汇聚”的架构，避免单点故障导致业务中断。为三类业务分配独立SPN切片，切片 1（行车控制）采用“硬切片+最高优先级”配置，独占物理通道资源；切片 2（调度指挥）采用“软切片+中优先级”配置，共享带宽但保障时延；切片 3（旅客服务）采用“弹性切片+低优先级”配置，按需占用剩余带宽。通过“减少转发层级（接入层仅1-2 层转发）+缩短帧处理时间（采用简化以太网帧结构）”，将接入层端到端时延控制在5ms以内，满足行车控制类业务的时延要求。

（二）干线层：OTN+SPN协同，实现长距离大带宽传输

组网架构在铁路干线节点（如铁路局枢纽、区域核心站）部署OTN传输设备与SPN干线交换机，采用“OTN作为物理承载、SPN作为业务封装”的协同模式：接入层汇聚的SPN业务通过“SPN帧→OTN帧”封装（将SPN切片通道封装至OTUk帧的净荷区），由OTN设备通过铁路干线光缆传输至目标节点，再解封装为SPN帧分发至核心层。根据干线业务流量，选择OTN传输速率（如 100GOTU4 用于繁忙干线，10GOTU2 用于普通干线），采用OTN环形组网（如双纤双向环），当某段光缆中断时，OTN设备自动切换至备用路由，自愈时间≤50ms；同时通过SPN的切片状态监测与OTN的开销字节监测，实现“业务层+物理层”双重故障定位，故障定位精度达 100ms内。

（三）核心层：融合调度，实现全网络资源统一管理

组网架构在铁路总公司、铁路局核心节点部署“SPN-OTN融合控制器”，接入接入层SPN设备与干线层OTN设备的管理接口，构建统一的网络管理平台，实现“资源可视化、业务自动化、故障协同化”管理。控制器实时采集SPN切片资源（如剩余带宽、切片状态）与OTN传输资源（如波长占用率、链路状态），根据业务需求自动分配资源。例如，新增一列高铁的自动驾驶业务时，控制器自动在接入层创建专属SPN切片，在干线层分配OTN波长资源，并打通端到端传输路径，全程无需人工干预。建立“业务需求-资源配置”映射规则，如行车控制类业务触发“SPN硬切片+OTN高优先级通道”配置，旅客服务类业务触发“SPN弹性切片+OTN共享波长”配置，确保不同业务的QoS需求精准落地。

四、结论

面向铁路 5G移动通信的SPN与OTN网络融合方案，通过“接入层SPN化、干线层OTN+SPN协同、核心层融合调度”的分层设计，实现了“低时延、高可靠、大带宽、可切片”的传输能力，有效满足铁路 5G不同业务的差异化需求。案例验证表明，该方案在时延控制、可靠性保障、运维效率等方面优势显著，可作为铁路 5G通信网络升级的优选方案。未来，随着铁路 5G业务向“车联网、自动驾驶、智能运维”等场景延伸，融合方案可进一步优化，为智慧铁路建设提供更全面的技术支撑。

参考文献

[1]翟鹏，豆晓雷.PTN与SPN城域传送网网络融合演进的思考[J].广东通信技术，2023，43（12）：18-22.

[2]王鑫，郑玉杰.面向铁路5G 移动通信的 SPN 与OTN 网络融合方案研究[J].铁道通信信号，2022，58（06）：12-15+24.DOI：10.13879/j.issn.1000-7458.2022-06.22016.
