焊接残余应力对结构性能的影响分析

引言：

焊接技术作为现代工业的核心连接工艺，它广泛应用于建筑、桥梁与船舶等钢结构工程中，但是焊接过程中因不均匀加热和冷却形成的残余应力，已成为影响结构性能与安全的关键因素。而且残余应力不仅可能引发结构变形和裂纹扩展，还会降低刚度和稳定性，加剧疲劳损伤与应力腐蚀风险，因此深入分析其影响机理并采取有效控制措施，对保障工程结构的可靠性与长效性具有重要意义。

一、对结构静载强度的影响

焊接残余应力对结构静载强度的影响取决于材料的塑性性能和应力状态，例如对于塑性较好的材料（如低碳钢）残余应力不会明显降低结构的静载强度。这是因为当外部荷载逐渐增大时，截面上的应力会重新分布，首先达到屈服点的区域发生塑性变形，而未屈服区域则继续承受增加的荷载，直至整个截面屈服，这种应力均匀化过程使结构的最终破坏荷载与无残余应力情况基本相同。

但是对于脆性材料或处于三向拉伸应力状态的材料，情况则截然不同，这些材料缺乏足够的塑性变形能力，无法实现应力重分布，残余拉应力与工作应力叠加会使局部应力峰值达到材料断裂强度，从而导致结构在低于屈服点的荷载下发生早期脆性断裂，特别是在低温环境、高加载速率或厚板结构中，材料脆性增加，残余应力的不利影响更为显著。

除此以外还存在严重应力集中的带缺口构件，焊接残余拉应力与应力集中协同作用会进一步加剧局部应力峰值，大幅降低结构的静载强度，这种情况下即使材料本身具有一定塑性，也可能因应力集中系数过高而发生脆性破坏。

二、对结构刚度的影响

焊接残余应力会降低结构的刚度，即抵抗变形的能力，当外部荷载产生的应力与结构中某区域的残余应力叠加之和达到材料的屈服点时，该区域材料会发生局部塑性变形，从而丧失进一步承受荷载的能力，这就相当于减小了结构的有效截面积。而对于承受轴向拉伸的构件残余应力的存在使塑性变形提前发生，所以会导致应力-应变曲线的弹性阶段缩短，从而降低构件刚度，而且对于易发生弯曲变形的梁结构，残余应力对刚度的影响程度取决于塑性变形区的大小和位置，当焊缝靠近中性轴时，对刚度的影响较小；而当焊缝远离中性轴时，刚度降低较为明显。

工程实践中具有纵向和横向焊缝的结构（如工字梁上的肋板焊缝）或经过火焰校正的结构会在较大截面上产生残余拉伸应力，虽然这些应力在构件长度上的分布范围不一定很大，但对刚度仍能产生较大影响，特别是采用大量火焰校正后的焊接梁，在加载时刚度和卸载时的回弹量可能有明显下降，这对尺寸精确度和稳定性要求较高的结构是不可忽视的。

三、对疲劳强度的影响

焊接残余应力对结构的疲劳性能有着重要影响，例如残余拉应力的存在会使应力循环发生偏移，即提高平均应力水平而不改变应力幅值，而且根据疲劳理论当应力循环的平均值增加时，材料的疲劳极限幅值降低，从而加速疲劳损伤积累，降低结构的疲劳寿命。特别是在应力集中区域（如焊缝缺口、咬边等处）存在拉伸残余应力时，疲劳强度降低更为显著，研究表明焊接接头处的疲劳裂纹往往起源于高拉伸残余应力区域。相反如果能在焊缝表面引入残余压应力（如通过喷丸处理、点状加热或超载处理）则可以有效抑制疲劳裂纹的萌生和扩展，提高结构的抗疲劳性能。

四、对结构稳定性的影响

焊接残余应力对受压构件的稳定性产生不利影响，当杆件受压时截面上的残余压应力会与外载引起的压应力叠加，从而使某些区域提前达到屈服点，这些区域将丧失进一步承受荷载的能力，从而削弱杆件的有效截面，降低其临界应力，其次残余应力对稳定性的影响程度取决于杆件的几何形状和内应力分布特征，例如对于非封闭截面（如工字形截面）杆件，残余应力的影响比封闭截面（如箱形截面）更为明显，工程中常见的焊接 H 型钢柱，其翼缘和腹板处的残余应力分布不均匀，往往会降低柱的整体稳定承载力，而对于薄壁结构焊接残余压应力可能导致局部失稳，产生波浪形变形（失稳变形），这种变形不仅会影响结构的外观，还会进一步降低结构的整体稳定性和承载能力。

五、对应力腐蚀开裂的影响

应力腐蚀开裂是拉伸残余应力和特定腐蚀介质共同作用下产生裂纹的现象，因此焊接残余拉应力为应力腐蚀提供了力学条件，与腐蚀介质协同作用，大大加速裂纹的萌生和扩展，研究表明应力腐蚀开裂所需的时间与残余应力大小密切相关——拉伸残余应力越大，应力腐蚀开裂所需的时间越短，在石油化工、海洋工程等腐蚀环境中，焊接结构常常面临应力腐蚀开裂的风险，因此必须采取适当的消除残余应力措施，提高结构的抗腐蚀能力。而且对于受腐蚀环境作用的结构，除了消除残余应力外，还可以采用表面处理、涂层防护或选择耐腐蚀材料等方法来减轻应力腐蚀开裂的风险。

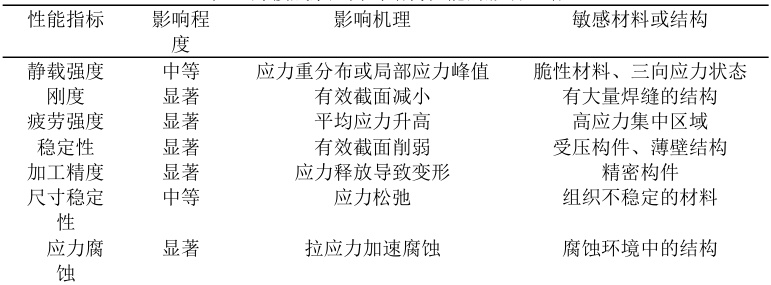

表 1 焊接残余应力对结构性能的影响总结
