光伏组件功率衰减的计量检测方法与衰减机理关联性研究

1、引言

光伏组件作为光伏发电的核心器件，其性能稳定性关乎系统发电能力与经济效益。但长期运行中，受多重因素影响，组件功率逐年衰减，影响投 挑战 准确掌握衰减情况、厘清机理是光伏行业高质量发展必由之路。目前， 断深入，计量检测技术涌现，方法体系渐趋完善，多学科交叉推动认知革新， 得进展。不过，将精确计量检测与复杂衰减机理有效衔接，实现早期预警与科学诊断仍是难题。本文以计量检测方法为主线，探讨二者关联性，为技术创新与实践提供参考。

2、新疆光伏电站环境下的光伏组件衰减机理

2.1 强辐射强化的光致衰减

新疆强紫外辐射显著加速光致衰减（LID）进程，部分地区夏季正午辐照度常超1150W/m²，高强度光照促使硅片内硼氧复合体快速生成，使光生载流子复合率提升 32%～42% ；另一方面，强紫外辐射破坏电池片表面氮化硅钝化层会导致钝化层厚度增加，进一步降低载流子收集效率。

2.2 高温与温差协同的热致衰减

夏季持续高温与昼夜剧烈温差共同加剧热致衰减。当组件温度超60℃时，会增加银浆电极与硅片的接触电阻，导致串联电阻增大、填充因子下降；同时，玻璃、EVA 与硅片的热膨胀系数差异，在昼夜温差循环中产生反复应力，使增加电池片隐裂发生率，相较温和地区高55%以上、隐裂扩展速度加快20%以上。

2.3 高风沙驱动的侵蚀衰减

风沙侵蚀是光伏组件特有的衰减诱因，其影响体现在三方面：一是沙尘覆盖组件表面，透光率下降 12%～ 32% ，直接减少光吸收量；二是风沙颗粒对玻璃表面的磨蚀作用，使玻璃透光率年衰减率达 2.2%～3.1% ，形成不可逆的光学性能下降；三是沙尘中的碱性物质，与冷凝水共同渗透封装层后加速EVA 交联老化。

2.4 干热环境加速的材料老化衰减

干热环境对组件材料老化具有显著加速效应，EVA 在高温与强紫外协同作用下，增加黄变率以及降低透光率下降 8.5%～12.5% ；背板在干热与风沙磨损的双重作用下，形成老化开裂率，水汽阻隔性能丧失后，内部电池片易发生电极腐蚀与栅线氧化，进一步加剧功率衰减。

3、适配新疆环境的光伏组件功率衰减计量检测方法

3.1 输出功率衰减率计算

针对沙尘覆盖与高温对功率检测的干扰，需优化检测流程：首先清洁组件表面，去除积尘影响；随后设置NOCT 测试条件：辐照度1000W/m² 、电池温度30℃，通过便携式功率测试仪（精度 ±0.5%⋅ ）测量初始功率 P₀ 与运行后功率Pₜ ，按公式 N=(P₀ -Pₜ )/P₀ ×100% 计算衰减率。

3.2 EL 检测

采用EL 检测仪，重点排查风沙冲击与温差应力导致的组件缺陷：每月风沙天气后开展检测，通过分析近红外图像，识别电池片边缘的隐裂与表面的黑斑。

3.3 I-V 特性曲线测试

利用便携式I-V 测试仪，分别在夏季高温时段（12:00-14:00，组件温度＞65℃）与春秋常温时段（10:00-11:00，组件温度25-30℃）测试曲线，通过对比开路电压、短路电流、填充因子的变化，量化不同衰减机理的贡献。

3.4 户外沙尘覆盖测试

在光伏电站内设置“沙尘覆盖模拟组”：选取10 块同批次组件，分别模拟 0（清洁状态）、 5g/m² （轻度覆盖）、15g/m² （中度覆盖）、 30g/m² （重度覆盖）的沙尘量，测试不同覆盖度下的峰值功率，建立“沙尘覆盖度-功率衰减率”关联模型。

4、光伏电站实验研究

4.1 实验设计

选取新疆木垒某光伏电站与昌吉某光伏电站，以两地主流单晶硅组件为研究对象，每站随机选取30 块组件，均分为“常规运维组”（按电站标准每30 天清洁1 次、每季度检测1 次）与“强化监测组”（每周清洁1 次、每月开展全项检测），实验周期为2024 年5 月 ～2025 年5 月。同步记录日均温度、日照时数、采用称重法测量沙尘覆盖度等环境数据，确保实验数据的环境关联性。

4.2 实验数据及分析

实验期内两地环境特征：木垒站 2024 年5 月～2025 年5 月期间，夏季日均温度30～36℃（组件背板温度

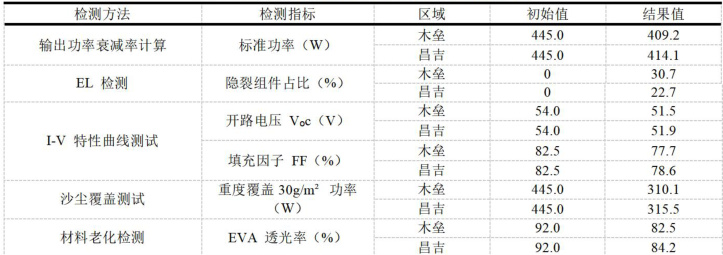

60～68℃），紫外辐射量 6600～7600MJ/m²，平均沙尘覆盖度 11～13g/m² ；昌吉站夏季日均温度 28-34℃（组件背板温度58-65℃），紫外辐射量6000-7000MJ/m²，平均沙尘覆盖度 6～8g/m² 。实验数据见表1：表1基于不同计量检测方法光伏组件功率衰减数据统计

数据分析结论：

（1）新疆不同区域组件衰减存在差异，在NOCT 实验条件下木垒站年衰减率 (7.91%) 高于昌吉站（ (6.94%) ），主要因木垒高温更强、沙尘更频繁，热致与风沙衰减贡献占比更高；

（2）EL 检测发现的隐裂缺陷与I-V 曲线中FF 的下降呈正相关（相关系数0.83），说明物理缺陷是衰减加剧的重要诱因，需提前干预；

（3）风沙覆盖导致的衰减具有可逆性，两地清洁后功率恢复率均超 95%: ；而热致、光致衰减引发的 Vₒc、FF 下降为不可逆变化，木垒站不可逆衰减占比（69%）高于昌吉站 (61%) ，需针对性优化材料。

5、计量检测方法与新疆环境下衰减机理的关联性讨论

5.1 输出功率衰减率计算

新疆光伏组件衰减是光致、热致、风沙、材料老化多机理叠加的结果，输出功率衰减率计算可直观反映总衰减程度，但无法区分单一机理的贡献。实际应用中需结合I-V 曲线测试、沙尘覆盖测试，例如木垒站夏季高温时段热致衰减贡献达 33% ，需通过组件降温防控；昌吉站材料老化贡献 17% ，需选用耐老化 EVA。

5.2 EL 检测：物理缺陷型衰减的早期预警

EL 检测可在组件功率显著衰减前发现温差与风沙引发的隐裂、断栅。木垒站在2024 年冬季后，通过EL 检测提前发现19%的组件存在微隐裂，及时更换后避免了后续 5.5%8.5% 的功率衰减，挽回年发电量损失约2.5 万kWh。针对木垒环境，建议将EL 检测频次从“季度1 次”调整为“风沙后 1 次”，通过早期预警降低不可逆衰减风险。

5.3 I-V 特性曲线测试

通过对比高温与常温下的 I-V 曲线，可计算出新疆不同区域组件热致衰减系数：木垒站约-0.36%/℃，昌吉站约-0.34%/℃，均高于-0.32%/℃的标准值，说明当地高温对衰减的强化作用；追踪FF 的年变化率，可拆分光致衰减与材料老化的贡献比例，如木垒站 FF 年下降 5.82%中，光致贡献 63% ，据此建议该区域优先选用N 型TOPCon 组件（光致衰减率 <2%) ），降低辐射影响。

5.4 沙尘覆盖测试：清洁周期定制的核心依据

新疆不同区域沙尘强度差异显著，木垒作为高风沙区域，通过沙尘覆盖测试建立“覆盖度-衰减率”模型，确定每 14～18 天清洁1 次，年清洁成本约0.85 元/W，功率损失控制在5%以内；中沙尘地区每25 天清洁 1 次，年清洁成本约 0.6 元/W，功率损失控制在4%以内，实现效率与成本的平衡。

参考文献

[1]薛鸿斐.晶体硅光伏组件功率衰减机制研究[D].信阳师范学院,2018.

[2]李雷.基于材料性能变化晶体硅光伏组件功率衰减研究[D].云南师范大学,2024.

[3]钱昊辰.积灰对光伏组件功率衰减的影响特性与监测方法研究[D].华北电力大学,2023.
