公路桥梁非线性有限元分析方法及工程应用

引言

随着交通荷载的增大、结构形式的复杂化以及新材料新工艺的应用，公路桥梁在实际服役过程中表现出越来越显著的非线性特性。传统的线性分析方法往往难以准确预测桥梁的真实受力状态和变形行为，可能导致设计保守或安全隐患。非线性有限元方法作为一种能够有效模拟结构在大变形、材料弹塑性、接触摩擦等复杂情况下的力学行为的数值计算工具，在公路桥梁工程中得到了越来越广泛的应用。本文旨在深入探讨公路桥梁非线性有限元分析的基本原理、关键技术和工程应用实例，以期为桥梁工程领域的技术人员提供参考。

、 公路桥梁非线性问题的来源与分类

在公路桥梁的分析与设计中，结构响应与外部荷载之间并非总是呈现简单的线性关系。当桥梁结构承受较大荷载、发生显著变形、材料进入非弹性阶段或与其他构件发生接触时，线性假设便不再适用，必须考虑非线性效应。公路桥梁中的非线性问题主要来源于以下三个方面。

（一） 几何非线性问题

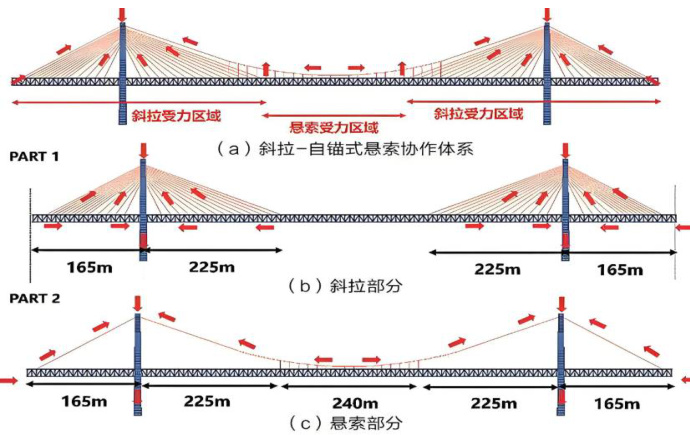

几何非线性主要源于结构的大变形或大位移。当桥梁结构（如大跨度悬索桥、斜拉桥的主缆和拉索，或拱桥的拱肋）在荷载作用下产生显著的几何形状改变时，结构的内力平衡状态会因变形后的几何位置而发生变化，导致刚度矩阵不再保持常数。例如，斜拉桥在恒载和活载共同作用下，拉索的长度和角度会发生改变，从而影响其刚度贡献；悬索桥在车辆荷载下，主缆的垂度变化显著，其几何非线性效应更为突出。忽略几何非线性会导致对结构内力、变形和稳定性的严重低估。

（二） 材料非线性问题

材料非线性是指材料的应力-应变关系不再遵循线弹性胡克定律。在公路桥梁中，混凝土的开裂、压碎，钢筋和钢材的屈服、强化甚至颈缩，以及高性能复合材料（如 CFRP）的非线性本构行为，都属于材料非线性范畴。例如，钢筋混凝土桥梁在荷载作用下，混凝土受拉开裂会导致截面刚度降低，受压区可能出现压碎；钢箱梁或钢桁架在极限状态下，钢材会进入屈服平台并发生塑性流动。准确模拟这些材料非线性特性对于评估桥梁的承载能力、延性和破坏模式至关重要。

（三） 接触与边界非线性问题

接触与边界非线性涉及结构不同部分之间或结构与基础之间的相互作用，其接触状态（接触、分离、滑动）是随荷载和变形动态变化的，导致边界条件高度不确定且非线性。在桥梁工程中，常见的接触问题包括：支座（特别是盆式橡胶支座、钢支座）的摩擦、转动和位移约束；梁体与桥墩、桥台之间的碰撞或脱空；施工过程中构件间的临时接触；预应力筋与管道壁之间的摩擦；以及地基与基础之间的接触和相互作用（地基非线性）。这些接触界面的行为往往难以精确描述，但其对结构整体响应的影响不容忽视。

、 非线性有限元分析方法的核心技术

非线性有限元分析的核心在于建立能够描述结构非线性行为的方程，并采用有效的数值方法求解这些方程。其主要核心技术包括：

（一） 非线性有限元方程的建立

非线性有限元方程的建立通常基于虚功原理或最小势能原理。与线性问题不同，非线性问题的刚度矩阵和荷载向量是位移的函数。常用的建立方程的方法有：全量法（如拉格朗日法）和增量法（如欧拉法）。增量法将总荷载或总位移划分为一系列小的增量步，在每个增量步内近似认为系统是线性的，逐步求解。同时，为了准确描述变形，需要引入适当的几何描述方法，如 Total Lagrangian（TL）和 Updated Lagrangian（UL）格式。对于材料非线性，需要将材料的非线性本构关系（应力-应变关系）引入到单元刚度矩阵的推导中。对于接触非线性，则需要引入接触算法和罚函数或拉格朗日乘子等方法来处理接触约束。

（二） 非线性方程组的求解策略

非线性方程组通常采用迭代法求解。常用的迭代策略包括：牛顿-拉夫森（Newton-Raphson）法及其变种（如修正牛顿法、初始刚度法），以及弧长法等。牛顿-拉夫森法通过不断线性化非线性方程并在当前解附近进行迭代逼近精确解，收敛速度快，但可能遇到发散问题，特别是对于路径依赖问题和极限点、分歧点附近。弧长法通过引入控制变量的弧长约束，能够越过极限点，适用于分析结构的后屈曲行为和稳定问题。求解策略的选择需要根据具体问题的非线性程度、计算效率和稳定性要求来决定。通常，增量迭代结合的方法（即在每个荷载增量步内进行迭代求解）是处理复杂非线性问题的标准做法。

（三） 常用非线性本构模型

准确的本构模型是模拟材料非线性行为的基础。对于混凝土，常用的模型包括基于塑性理论的本构模型（如 Druker-Prager 模型）、基于损伤力学的本构模型（如考虑开裂和压碎的模型）以及基于内时理论的本构模型。对于钢材，常用的模型包括弹性-理想塑性模型、弹塑性硬化模型（考虑各向同性或随动硬化）等。对于橡胶材料，则常用超弹性模型（如 Mooney-Rivlin 模型）。对于复合材料，则需要考虑纤维和基体的各自本构行为以及界面脱粘等失效模式。选择合适的本构模型并准确确定其参数，对分析结果的可靠性至关重要。

三、 公路桥梁非线性有限元分析的工程应用

（一） 桥梁结构设计阶段的精细化分析

在初步设计和详细设计阶段，非线性分析可以弥补线性分析的不足，实现更精细化的结构行为预测。例如，对于大跨度桥梁，几何非线性分析能够更准确地计算恒载和活载作用下的结构内力和变形，优化主缆、拉索的初始张力和几何形状。几何非线性分析能够更准确地计算大跨度桥梁在恒载和活载作用下的结构内力和变形。例如，在鄂东长江公路大桥的活载效应分析中，通过理论计算和实桥静载试验对比发现，几何非线性计算结果更加符合实际响应，而线性计算结果误差较大。这表明在大跨度斜拉桥的设计和分析中，考虑几何非线性因素是必要的。材料非线性分析可以评估结构在极限状态下的承载能力和延性，验证关键构件（如桥墩、节点）的抗震性能，为截面设计和配筋提供依据。接触非线性分析有助于合理设计支座、伸缩缝等部位，避免不利的接触状态和应力集中。通过非线性分析，设计师可以更全面地了解结构在各种荷载组合下的真实响应，从而做出更优化的设计决策，避免潜在的安全隐患。

（二） 桥梁施工过程模拟与监控

桥梁施工是一个动态变化的过程，结构的几何形态、边界条件、材料特性等随施工阶段不断改变，且往往伴随着大变形、体系转换等复杂情况。非线性有限元分析可以模拟整个施工过程，预测各阶段结构的应力、变形和稳定性。例如，对于悬臂浇筑或悬臂拼装的桥梁，可以模拟逐段施工、张拉预应力、体系转换等过程，优化施工顺序和张拉方案，确保施工安全。对于顶推、转体施工的桥梁，可以分析过程中的结构内力和稳定性。此外，将仿真结果与实际施工监控数据（如应力、应变、位移）相结合，可以进行反馈分析，修正模型参数，实现施工过程的动态控制，确保桥梁按设计意图准确成型。

（三） 桥梁运营期健康监测与评估

在桥梁运营阶段，非线性有限元模型可以作为健康监测系统的核心分析工具。通过将实时监测得到的荷载（如交通流量、风荷载、温度）和结构响应（如应变、位移、加速度）输入到经过验证的非线性模型中，可以反演结构的实际状态，如刚度退化、损伤位置和程度。这对于评估桥梁的剩余承载能力、预测其使用寿命、制定合理的维护加固计划至关重要。例如，当监测到某桥墩的变形或应力异常增大时，可以通过非线性分析模拟该桥墩可能存在的材料劣化或基础沉降，为后续的检测和维修提供指导。非线性模型能够更好地反映结构在复杂荷载和环境作用下的真实行为，使得健康评估更加准确可靠。

四、 公路桥梁非线性有限元分析面临的挑战与发展趋势（一） 模型建立与参数识别的挑战

建立准确可靠的桥梁非线性有限元模型本身就是一项挑战。这包括：如何精确模拟复杂的结构几何形状和连接细节；如何选择合适的单元类型和网格划分策略以平衡计算精度和效率；如何准确获取和确定各种非线性本构模型的参数（如混凝土的强度、弹性模量、损伤演化参数，钢材的屈服强度、硬化模量，接触面的摩擦系数等）。这些参数往往受材料批次、施工工艺、环境条件等多种因素影响，存在不确定性。参数识别（Parameter Identification）成为关键，需要结合设计信息、材料试验数据、施工监控数据和运营期监测数据，利用优化算法或机器学习方法，对模型参数进行校准和修正，以提高模型的预测精度。如何处理模型本身的不确定性和参数的不确定性，并进行不确定性量化分析，是当前面临的重要挑战。

（二） 计算效率与精度的平衡

非线性问题的求解通常需要大量的增量步和迭代次数，尤其是对于强非线性问题（如考虑材料失效、接触分离等）。精细的网格划分和复杂的本构模型虽然能提高精度，但会显著增加计算成本，导致分析时间过长，甚至难以在工程实践中实时应用。如何在保证足够精度的前提下，尽可能提高计算效率，是永恒的课题。这涉及到算法优化（如发展更高效的迭代求解器和增量策略）、模型降阶技术（如子结构法、模型简化）、并行计算以及硬件升级等方面。近年来，基于代理模型（Surrogate Model）或机器学习的快速近似方法也受到关注，它们可以用简化的模型快速预测结构响应，用于初步设计或参数扫描，但如何保证代理模型的准确性仍是关键。

（三） 与其他技术的融合

非线性有限元分析正越来越多地与其他先进技术进行融合，以发挥更大的工程价值。首先是与物联网（IoT）、大数据和人工智能（AI）技术的融合。通过布设大量传感器实时采集桥梁的运营状态数据，利用大数据分析技术挖掘数据中的潜在规律，结合 AI 算法（如深度学习）可以实现对结构状态的智能识别、损伤的自动诊断和预测性维护。非线性有限元模型可以作为这些智能算法的物理基础或验证工具。其次是与数字孪生（Digital Twin）技术的融合。数字孪生是将物理桥梁与其虚拟模型（通常包含非线性有限元模型）实时连接，实现物理世界与数字世界的双向映射和交互。通过不断更新模型参数以反映桥梁的实际状态变化，数字孪生可以提供更动态、更精准的桥梁全生命周期管理平台。此外，与优化设计算法（如遗传算法、粒子群算法）的结合，可以在非线性分析的基础上，实现桥梁结构的多目标优化设计，寻求更经济、更安全的结构方案。

公路桥梁非线性有限元分析方法已成为理解和预测桥梁结构复杂力学行为的关键技术。通过对几何、材料和接触等非线性因素的有效模拟，该方法能够显著提高桥梁分析的精度，为结构设计、施工监控和运营维护提供更为可靠的依据。尽管在模型简化、参数确定和计算效率等方面仍面临挑战，但随着计算技术的进步和理论研究的深入，非线性有限元分析将在公路桥梁工程中发挥更加重要的作用，推动桥梁建设朝着更安全、更经济、更耐久的方向发展。

参考文献

[1] 郑 其 华 , 薛 齐 . 大 跨 度 公 路 桥 梁 桩 基 极 限 承 载 力 预 测 方 法 [J]. 粉 煤 灰 综 合 利用,2025,39(02):160-163.

[2] 赵 钱 . 基 于 非 线 性 有 限 元 分 析 的 公 路 桥 梁 抗 震 性 能 优 化 设 计 [J]. 工 程 技 术 研究,2024,9(15):195-197.

[3]徐艳,林国才,崔存玉.地震作用下车辆-公路桥梁耦合作用的能量机理[J].湖南大学学报(自然科学版),2024,51(05):88-94.

[4]嵇业超,王亚奇,丁文胜,等.国省干线公路桥梁预防性养护技术及病害分析——以镇江市为例[J].现代交通技术,2019,16(03):46-50.
