粉末冶金高频淬火工艺研究

一、引言

粉末冶金作为一种重要的材料制备技术，能够生产出具有特殊性能和复杂形状的产品，在航空航天、汽车、机械制造等众多领域得到广泛应用。高频淬火作为一种常用的表面热处理工艺，可有效提高材料表面硬度、耐磨性和疲劳强度，显著改善材料的使用性能。然而，由于粉末冶金产品自身独特的孔隙结构和化学成分特点，其高频淬火工艺与传统致密材料存在较大差异，工艺参数的选择对产品性能影响显著。因此，深入研究粉末冶金产品的高频淬火工艺，对于充分发挥粉末冶金材料的性能优势，拓展其应用领域具有重要意义。

二、高频淬火原理及粉末冶金产品特性

2.1 高频淬火原理

高频淬火是利用电磁感应原理，当交变电流通过感应线圈时，会在其周围产生交变磁场。置于磁场中的金属粉末会产生感应电动势，进而在粉末内部形成感应电流（涡流）。由于粉末本身具有电阻，根据焦耳定律Q Σ=Σ I^{2}Rt（其中Q为热量，I为电流，R为电阻，t为时间），涡流会使粉末迅速发热升温 。随后迅速冷却，使工件表面获得高硬度的马氏体组织，从而实现表面强化的目的。在高频淬火过程中，电流频率、加热时间、加热功率等因素直接影响工件表面的加热速度和温度分布，进而影响淬火效果。

2.2 粉末冶金产品特性

粉末冶金产品是通过将金属粉末或金属与非金属粉末混合、压制、烧结而成。其具有以下特性：

1. 孔隙结构：粉末冶金产品内部存在一定量的孔隙，这是其区别于传统致密材料的重要特征。孔隙的存在使得粉末冶金产品的密度较低，导热性能较差，同时也影响了材料的力学性能和热处理行为。在高频淬火过程中，孔隙会阻碍热量的传递，导致加热不均匀，增加了淬火开裂的风险。

2. 化学成分不均匀性：由于粉末冶金产品是由多种粉末混合而成，在制备过程中可能存在化学成分不均匀的情况。这种不均匀性会导致材料在热处理过程中的组织转变不一致，影响产品的性能均匀性。

3.3 实验方法

1. 高频淬火工艺参数设置：采用单因素实验法，分别研究淬火温度（800℃、850℃、900℃、950℃）、淬火时间（5s、10s、15s、20s）、冷却速度（水淬、油淬、空冷）对粉末冶金产品性能的影响。每组实验设置3个平行试样，以保证实验结果的可靠性。

2. 硬度测试：高频淬火后，使用洛氏硬度计按照标准测试方法对试样表面硬度进行测试，每个试样在不同位置测试5次，取平均值作为该试样的硬度值。

3. 耐磨性测试：采用磨损试验机对高频淬火后的试样进行耐磨性测试。通过测量磨损前后试样的质量损失，计算磨损率，评估试样的耐磨性。

4. 组织结构观察：将高频淬火后的试样进行金相制备，通过金相显微镜观察其组织结构，分析不同工艺参数下试样的组织变化规律。

三、实验结果与讨论

3.1 淬火温度对粉末冶金产品性能的影响

随着淬火温度的升高，粉末冶金产品的表面硬度呈现先升高后降低的趋势。当淬火温度为900℃时，硬度达到最大值[具体硬度值]。这是因为在较低温度下，奥氏体化不完全，淬火后马氏体含量较少，导致硬度较低；随着温度升高，奥氏体化逐渐充分，淬火后马氏体含量增加，硬度升高；但当温度过高时，奥氏体晶粒粗化，淬火后马氏体组织粗大，硬度反而下降。耐磨性方面，随着淬火温度的升高，磨损率先降低后升高，在900℃时磨损率最低。这是因为硬度的提高有助于提高耐磨性，但当组织粗化后，材料的韧性下降，在磨损过程中更容易产生裂纹和剥落，导致耐磨性降低。从组织结构上看，800℃淬火时，组织中存在较多未溶碳化物和部分未奥氏体化的铁素体；900℃淬火时，碳化物充分溶解，奥氏体均匀化程度较好，淬火后得到细小的马氏体组织；950℃淬火时，奥氏体晶粒明显长大，马氏体组织粗大。

3.2 淬火时间对粉末冶金产品性能的影响

淬火时间延长，粉末冶金产品的表面硬度先升高后趋于稳定。当淬火时间为10s时，硬度达到较高值且变化不大。这是因为在较短时间内，加热不充分，奥氏体化不完全，硬度较低；随着时间延长，奥氏体化逐渐充分，硬度升高；当时间足够长后，奥氏体化基本完成，继续延长时间对硬度影响不大。磨损率随着淬火时间的延长先降低后略有升高。10s时磨损率最低，说明此时材料的综合性能较好。时间过短，硬度不足导致耐磨性差；时间过长，可能会导致组织粗化，韧性下降，从而使耐磨性略有降低。金相观察发现，5s淬火时，组织中存在较多未充分奥氏体化的区域；10s淬火时，奥氏体化较为充分，组织均匀；15s和20s淬火时，组织没有明显变化，但有轻微粗化趋势。

3.3 冷却速度对粉末冶金产品性能的影响

水淬时，冷却速度最快，粉末冶金产品的表面硬度最高，但容易产生淬火裂纹；油淬时，冷却速度适中，硬度较高且裂纹倾向较小；空冷时，冷却速度最慢，硬度最低。在耐磨性方面，水淬和油淬的试样耐磨性较好，空冷试样耐磨性较差。这是因为水淬和油淬能获得高硬度的马氏体组织，提高了耐磨性；而空冷时形成的组织中马氏体含量较少，硬度低，耐磨性差。水淬试样的组织主要为马氏体，存在少量残余奥氏体；油淬试样组织为马氏体和少量贝氏体；空冷试样组织为珠光体和铁素体。

五、结论

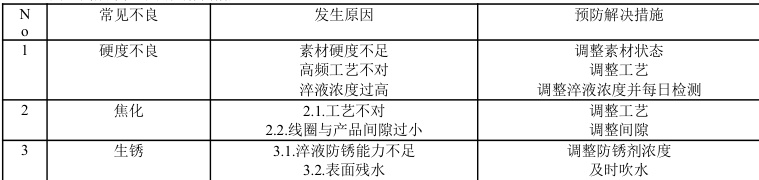

1. 高频淬火工艺参数对粉末冶金产品的性能有显著影响。淬火温度、时间和冷却速度的变化会导致产品硬、耐磨性和组织结构的改变。

2. 随着淬火温度升高，硬度先升后降，耐磨性先降后升，存在最佳淬火温度；淬火时间延长，硬度先升后稳定，磨损率先降后略有升高；冷却速度越快，硬度越高，但裂纹倾向越大。

3. 优化后的高频淬火工艺参数为淬火温度900℃、淬火时间10s、油淬冷却，可使粉末冶金产品获得良好的综合性能。

4. 优化后的工艺在汽车发动机粉末冶金齿轮生产中应用效果良好，提高了产品性能和使用寿命，具有推广应用价值。未来可进一步研究不同粉末冶金材料的高频淬火工艺，探索更多优化途径，以满足不同领域对粉末冶金产品性能的需求 。
