城市地下空间受限条件下薄壁铝制接地装置的设计

1 引言

城市地下空间的开发利用日益成为现代城市建设的重要组成部分。随着城市化进程的加快，地下空间的开发不仅提升了城市的土地利用效率，也为基础设施建设提供了新的可能性。然而，地下空间的特殊环境和使用条件，使得相关技术的研发和应用面临诸多挑战。在这些挑战中，接地装置的设计与实施尤为重要。接地系统的有效性直接关系到整个电气系统的安全性与可靠性。

薄壁铝制接地装置以其优良的导电性、轻质和耐腐蚀性，成为城市地下空间接地方案的一个理想选择。铝材的使用不仅降低了材料成本，也减轻了设备的重量，便于在狭小的空间内施工和布置。对于城市地下空间的特殊环境，薄壁铝制接地装置的设计能够有效应对复杂的土壤条件和电磁干扰，确保接地系统的稳定性。

研究这一领域具有重要的现实意义。首先，随着电力、通信等基础设施的不断发展，安全接地的需求愈加迫切。薄壁铝制接地装置能够提供有效的电气连接，防止因接地不良引发的安全事故 [1]。其次，设计合理的接地装置能够延长设备的使用寿命，提高系统的整体可靠性，降低维护成本。通过对薄壁铝制接地装置的研究与创新，能够为城市地下空间的可持续发展提供技术支持，推动城市建设的现代化进程。

2 薄壁铝制接地装置的设计原理

2.1 材料选择与特性分析

薄壁铝制接地装置的设计中，材料的选择至关重要。铝作为一种轻质金属，具有良好的导电性、耐腐蚀性和加工性，适合用于接地装置。铝的电导率约为银的 60% ，在许多应用中已被广泛使用。选择铝合金6061 作为接地装置的主要材料，其具备良好的机械强度和耐腐蚀性能，适应城市地下空间的复杂环境。6061 铝合金的抗拉强度达到 310MPa ，足以承受一定的外部压力和冲击。

除了基本的物理特性，铝的表面处理也是关键因素。阳极氧化处理能够提高铝的耐腐蚀性，增强其在潮湿环境中的稳定性 [2]。经过阳极氧化的铝表面形成一层氧化膜，膜厚度和孔隙率可根据不同的环境要求进行调整，从而提高接地装置的寿命和性能。

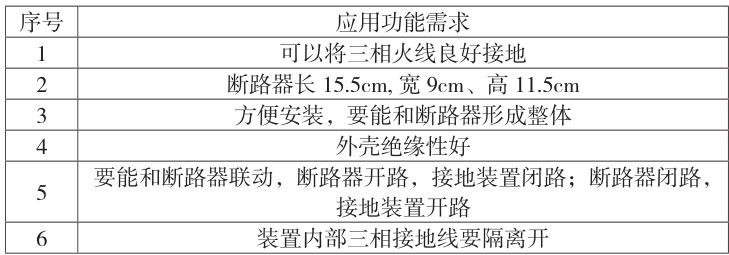

表1 快捷接地装置功能需求统计表

在特性分析过程中，考虑到接地装置在不同气候条件下的表现，铝的温度系数和热膨胀系数也需关注。铝的热膨胀系数为 2.310-6/^∘C ，较低的热膨胀特性在温差变化较大的环境中，可以有效减少接地装置的变形和应力集中。

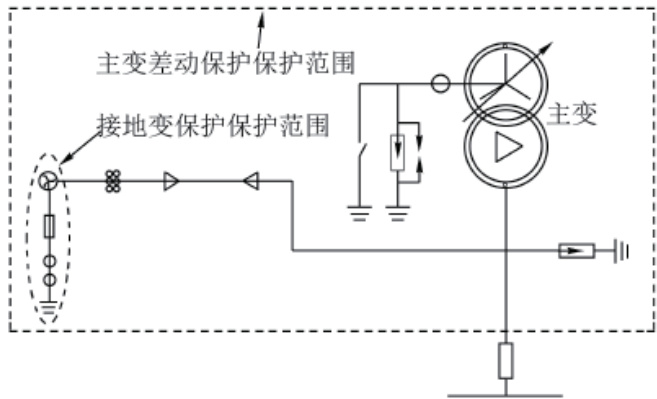

图1 低电阻接地方式

电气特性方面，铝的低电阻率使其在接地系统中表现优异。相较于铜，铝的电阻率为2.6510-8，虽然略高，但在合理的设计和布局下，能够满足接地要求。此外，铝与土壤的接触电阻也是设计中需要重点考虑的因素，采用合适的埋设方式和连接技术，可以降低接触电阻，提高接地系统的整体性能。

2.2 电气性能要求与优化方法

电气性能要求是薄壁铝制接地装置设计中不可忽视的因素，直接关系到接地系统的安全性和稳定性。接地装置的主要功能是将电气设备可能产生的故障电流有效引导至大地，以防止设备损坏和人身触电[3]。因此，必须确保其具有足够的导电性和低阻抗特性。

薄壁铝制接地装置的电气性能要求包括以下几个方面：首先，接地电阻必须低于规定的标准值。一般来说，接地电阻应小于 4，以确保在发生故障时，电流能够迅速流入大地，减少对设备的影响。其次，接地装置需要具备良好的耐腐蚀性。由于城市地下空间的环境通常潮湿且含有多种化学物质，铝材料的表面处理显得尤为重要，以延长其使用寿命并保持电气性能的稳定。

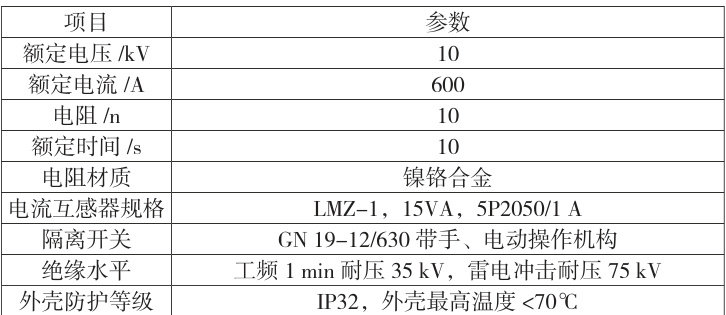

表2 低电阻接地装置技术参数

在优化方法方面，采用多种手段可以提高薄壁铝制接地装置的电气性能。可以通过增加接地体的接触面积来降低接地电阻。例如，设计多点接地系统，在设计中将多个接地体均匀分布于地下空间，形成并联接地，以分散故障电流并有效降低接地电阻。此外，合理选择接地材料也是优化的重要环节，尽管铝具有较好的导电性，但在接地装置的关键部位可以考虑使用铜材，以进一步降低接地电阻。

3 受限条件下设计方案的实施

3.1 接地装置布局规划

（1）考虑到城市地下空间的有限性，接地装置的布局需要充分利用现有空间，避免与其他地下设施发生冲突。例如，在设计时，可以将接地装置与已有的电缆槽、管道等设施相结合，合理安排其位置，以减少对整体空间的占用。同时，需注意接地装置与周边结构物的距离，避免因土壤电阻率变化或其他外部因素影响接地性能。

（2）接地装置的布局应遵循电气安全规范，确保其能够有效降低接地电阻。根据电气设计要求，接地装置应布置在电气设备附近，并与设备的接地系统形成良好的连接。根据具体的设备功率和工作特性，可能需要设计多个接地装置，通过并联配置降低接地电阻，确保安全性和稳定性。

（3）在施工方面，接地装置的布局规划也应考虑施工的便利性。尽量选择易于施工的位置，避免复杂的地下作业。可以考虑采用模块化设计，将接地装置分为多个部分，方便在狭小空间内进行组装和调试。此外，施工过程中应预留足够的操作空间，以便于后期的维护和检修。

3.2 施工技术与工艺要求

在城市地下空间条件下，薄壁铝制接地装置的施工技术与工艺要求需考虑到环境的复杂性和施工的安全性。施工过程中应遵循一系列技术规范与标准，确保接地装置的有效性和稳定性。

施工前，需进行详细的施工方案设计，包括施工流程、所需设备、人员安排等。选择合适的施工设备至关重要，通常使用小型挖掘机和专用的铺设工具，以适应狭窄的地下空间。这些设备应具备较高的灵活性，能够在有限的空间内进行操作，避免对周围环境造成影响。

基础施工是接地装置安装的关键。首先，需要对接地装置的埋设深度进行精确测量，确保其符合设计要求。铝制材料的特性决定了其在土壤中的耐腐蚀性，施工时应选择适当的土壤类型，避免在腐蚀性强的环境中直接埋设。可以通过添加防腐涂层或使用防腐材料进行保护，以延长接地装置的使用寿命。

在施工过程中，接地装置的连接处必须保持良好的电气接触。采用专用的连接件和螺栓，确保连接牢固，并定期进行电气性能的检测。施工人员应具备相应的电气知识，确保整个接地系统的安全性和可靠性。

施工技术的标准化是提高施工效率和质量的重要手段。应制定详细的施工工艺流程，包括材料的运输、储存、加工和安装等环节。施工过程中，严格遵循安全操作规程，确保施工人员的安全，避免因操作不当造成的事故。

在完成接地装置的安装后，必须对其进行全面的检测，包括接地电阻值的测量和电气性能的验证。检测结果应符合相关标准，以确保接地系统在实际使用中的效果。同时，应建立施工记录与维护档案，为后续的维护和管理提供依据。

结语

本文探讨了在城市地下空间受限条件下薄壁铝制接地装置的设计方案。随着城市化进程的加快，地下空间的利用愈发重要，但随之而来的电气安全问题也日益突出。薄壁铝制接地装置因其优良的导电性、轻质和抗腐蚀性，成为解决这一问题的有效方案。
