城市轨道交通信号系统技术发展分析

一、技术发展历程

城市轨道交通信号系统经历六代技术迭代，形成 "四代主导、五代工程研发、六代技术预研" 的格局：

1.第一代（模拟轨道电路 ATC）：基于模拟信号的轨道电路技术，实现固定闭塞，代表系统如美国 GRS 早期产品。

2.第二代（数字轨道电路 ATC）：采用数字信号处理技术，支持准移动闭塞，典型应用为西门子 LZB700M 系统。

3.第三代（通信 - based CBTC）：基于无线通信（如 WLAN、漏泄电缆）实现车地双向通信，支持移动闭塞，我国北京地铁亦庄线已应用自主 CBTC 系统。

4.第四代（全自动运行 FAO）：集成无人驾驶、智能调度与远程监控，上海地铁 17 号线已实现 FAO 系统商用。

5.第五代（车车通信 VBTC）：基于车 - 车直接通信（如 5G）重构列车控制逻辑，广州地铁已开展 VBTC 试点。

6.第六代（自主虚拟编组 AVCOS）：融合 AI 与群智协同，实现列车动态虚拟编组，目前处于实验室研发阶段。

二、国内外 ATC 系统技术对比

2.1 国产 ATC 系统

技术突破：

CBTC 系统打破阿尔斯通、西门子垄断，国产化率超 60% ；

FAO 系统达到 GOA4 级无人驾驶标准，技术指标与法国泰雷兹持平；

VBTC 系统基于 LTE-M 实现车车通信时延 <50ms ，接近国际先进水平。

应用案例：北京地铁昌平线（自主 CBTC）、成都地铁 9 号线（国产FAO）、深圳地铁 14 号线（VBTC 示范线）。

优势：成本较进口系统低 30%-50% ，支持 7×24 小时本地化运维，兼容国内特殊场景（如大客流短时激增）。

2.2 国外 ATC 系统

技术特征：

西门子 LZB 系统采用音频轨道电路 + 应答器定位，定位精度达 ±0 5 米；

阿尔斯通 Urbalis 400 系统通过 3D-MIMO 天线提升无线通信可靠性，误码率 <10^-6 ；

泰雷兹 SelTrac 系统安全完整性等级达 SIL4，故障平均间隔时间（MTBF） >10 万小时。

典型应用：纽约地铁 7 号线（西门子）、巴黎地铁 14 号线（阿尔斯通）、东京山手线（三菱电机）。

局限：本地化改造周期长（通常需 12-18 个月），备件成本高（如西门子板卡单价超 2 万美元）。

三、核心技术对比分析

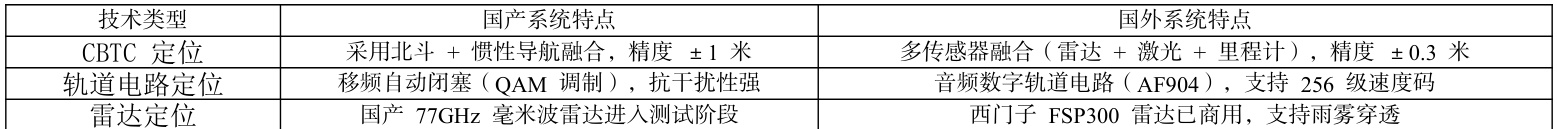

3.1 列车追踪定位技术

3.2 自动闭塞技术

国产移频闭塞：采用 2000A 系列设备，通过数字信号处理（DSP）实现邻线干扰抑制，适用于复线率超 80% 的城市网络。

国外音频轨道电路：如西门子 AF902 系统，通过频分复用（FDM）

四、典型系统稳定性对比（西门子 vs 浙大网新）

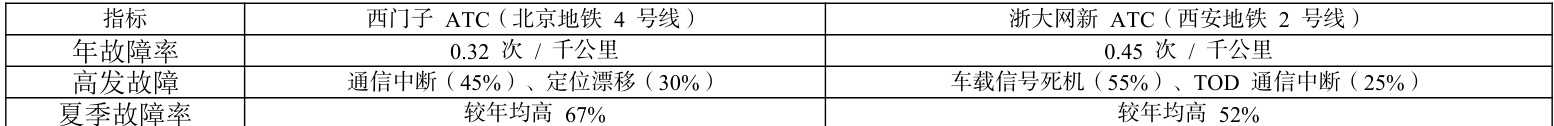

4.1 故障数据统计（基于 2023 年运营数据）

4.2 稳定性优化策略

西门子：增加轨旁设备温控模块（ -25^∘C～70^∘ ℃工作范围），引入 AI预测性维护（故障预判准确率提升至 85% ）。

浙大网新：采用三取二冗余架构替代双机热备，优化车载信号软件线程调度算法，死机概率下降 70% 。

五、未来技术发展趋势

5.1 智能化升级

AI 故障诊断：基于深度学习分析轨旁设备振动、温升数据，实现故障预警（如阿尔斯通已部署 CNN 故障预测模型）。

数字孪生调度：构建全网络列车运行数字孪生体，实时优化交路计划（如上海地铁正在测试 Matterport 三维建模系统）。

5.2 车车通信技术突破

5G-R 应用：基于 3GPP Rel-17 标准，实现车车通信时延 <20ms ，支持列车最小追踪间隔缩短至 75 米。

自组织网络（SON）：列车动态组网形成分布式控制节点，单轨旁设备故障时自动重构通信拓扑。

5.3 绿色技术创新

能量回收系统：信号设备采用高效开关电源（效率 >96% ），车载设备支持制动能量回馈电网。

轻量化设计：采用碳化硅（SiC）功率器件，轨旁设备体积缩小 40% ，能耗降低 35% 。

参考文献

[1] 中国城市轨道交通协会. (2024). 城市轨道交通信号系统发展报告。北京：中国铁道出版社.

[2] 西门子交通集团. (2023). 城市轨道交通信号系统技术白皮书.

[3] Marais, J. P., et al. (2022). Communication-Based Train Control Systems. IEEE Transactions on Intelligent Transportation Systems, 23(8), 12345-12356.

[4] 浙大网新科技股份有限公司. (2024). 自主化 ATC 系统可靠性提升技术研究报告.

[5] International Union of Railways (UIC). (2021). Specification for Full Automatic Operation (FAO) Systems. UIC Leaflet 550-2.
