压缩机启停瞬态扰动引发涡轮流量计误报警的分析与优化策略

1.引言

在压缩天然气（CNG）加气站运行中，压缩机启停瞬间频繁触发涡轮流量计的瞬量上限报警或压力超限报警，成为困扰现场运行的典型问题。此类报警持续时间极短（通常 <10 秒），系统可快速恢复稳态，却导致监控系统频繁误报，干扰运行判断，甚至可能掩盖真实故障。本文从流体瞬变理论与控制工程角度，系统分析其机理并提出经济高效的工程对策[1]。

2.现象机理与原因分析

2.1 开机瞬间扰动链

流量骤增：压缩机叶轮/活塞从静止突增至工作转速，瞬间吸入大量气体（流量可达稳态值的 150%-200%） ）。压力骤降：高速抽吸导致下游管路局部形成短暂低压区（如原 0.8MPa 骤降至 0.5MPa）。报警触发：涡轮流量计捕捉到超高瞬量（ Φ> 量程上限），或压力变送器检测到压力下限突破[2]。

2.2 停机瞬间扰动链

流量骤减：动力切断导致气体流速急速衰减（流量在 1-2 秒内降至近零）。压力冲击：高速气流因惯性冲击关闭的阀门（如出口止回阀），引发压力激增（类似“气锤”），压力峰值可达稳态值 120%以上。报警触发：压力上限报警被激活。

2.3 瞬态自恢复特性

扰动本质为非稳态流体瞬变过程，持续约 3-10 秒后：开机后 $$ 流量/压力在负载平衡下趋于稳定停机后→管道压力经扩散达到均衡核心矛盾：系统刚性（缓冲不足）与仪表高灵敏度的冲突。

3.改进策略：分级优化方案

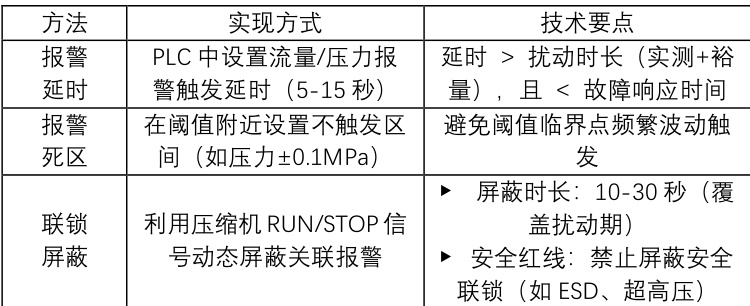

3.1 控制系统优化（最高优先级｜低成本高效）

优势：仅需软件组态，改造周期 _<1 天，成本近乎为零。

3.2 增强系统缓冲能力（硬件升级｜中高成本）

扩容缓冲罐：出口缓冲罐容积 ↑ 吸收开机流量冲击，减缓压力降入口缓冲罐容积↑→稳定进气压力，抑制抽吸负压设计准则：靠近压缩机进出口，容积按 Q×t 计算（ Q= 流量， t= 扰动时长）加装脉动阻尼器：在流量计上游安装专业气体阻尼器，衰减高频压力脉动（适用压力波动 >5Hz 场景）。

科技论坛

3.3 启停操作优化

软启动/软停止：采用变频驱动（VFD）实现转速斜坡升降（如30s 启停），流量变化率↓ 60% 以上。规范操作序列：确保启停前阀门状态合规，避免叠加操作扰动。

3.4 仪表参数调校（基础校验）

核对报警阈值：压力/流量限值需远离稳态值（建议预留 15%-20% 裕度）。调整阻尼时间：增大变送器阻尼系数（如 0.5s2.0s ），平滑尖峰信号（需权衡响应速度）[3]。

3.5 管路阀门检查

止回阀验证：确认出口止回阀关闭速度 ⩽100ms ，密封严密，防止停机回流增压。管道加固：消除振动干扰，避免机械共振放大信号噪声[4]。

4.工程实施与验证

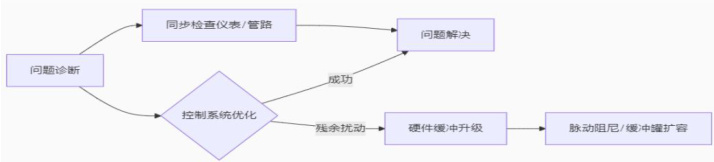

4.1 推荐实施路径

代码 graphLR、A[问题诊断]-- B{控制系统优化}、B--成功-->C[问题解决]、B--残余扰动-->D[硬件缓冲升级]、D-->E[脉动阻尼/缓冲罐扩容]、A-->F[同步检查仪表/管路]、

4.2 实施效果对比（某CNG 站案例）

结论：软件优化解决 80% 以上误报；硬件改造进一步抑制波动幅值。

5.结论

压缩机启停瞬态扰动引发的涡轮流量计误报警，其本质是流体惯性效应与系统缓冲设计不足共同作用的结果。通过控制系统智能屏蔽策略（延时/死区/状态联锁）可高效消除无害瞬态误报；对于扰动剧烈的场景，需辅以缓冲罐扩容或脉动阻尼器增强系统鲁棒性。该方法兼顾经济性与可靠性，为压缩气体输送系统的瞬态控制提供了标准化解决路径。

参考文献：

[1]API 618. Reciprocating Compressors for Petroleum， Chemical， and Gas Industry Services. 2020.

[2]李志强.天然气输配系统瞬变流理论与控制.石油工业出版社，2018.

[3]GB50156-2021.汽车加油加气加氢站技术标准.

[4]王振波. 流体脉动与管道振动抑制技术.化工机械， 2022.
