变电站设备多维属性可视化展示系统研究

中图分类号：TM63

1 引言

变电站作为现代电网的关键节点，承担着电能转换与分配的重要任务，其安全稳定运行直接关系到整个电力系统的可靠性。然而，随着电网规模的扩大和设备复杂性的增加，传统的设备监控与管理方式面临着巨大挑战。一方面，变电站设备数量众多，类型各异，产生的数据量庞大且多维；另一方面，这些数据往往分散在不同系统中，难以实现有效整合与快速解读。因此，开发一种能够全面、直观地展示变电站设备多维属性的系统显得尤为迫切。

2 相关理论基础

2.1 变电站设备概述

变电站设备在电力系统中起着举足轻重的作用，它们是确保电能稳定传输与高效利用的关键元素。变压器作为变电站的核心设备，不仅负责电压等级 能够在不同电压下传输，减少传输过程中的能量损失，还通过其变换功能，实现电网的灵 设备 如断路器、隔离开关等，则是电网安全运行的守护者，它们能够迅速响应故 设备与人员的安全。互感器则将高电压、大电流信号转换为易于测量和保 电力 控制提供可靠依据。此外，避雷器、电容器等设备在保护设备免受雷击、提高电能质量等方面也发挥着重要作用。

2.2 多维数据处理技术

多维数据处理技术在变电站设备可视化展示中扮演着至关重要的角色。数据采集环节依赖于高精度传感器和先进的监控系统，能够实时捕捉设备在运行过程中的各种参数变化，如电压、电流、温度等。数据清洗过程则利用统计学方法和机器学习算法，对原始数据进行深度分析，识别并去除噪声、异常值等不利因素，确保数据的准确性和可靠性。数据整合阶段则采用高效的数据管理策略，将清洗后的数据进行统一存储和规范化处理，为后续的数据分析和可视化展示奠定坚实基础 。

2.3 可视化技术

可视化技术作为连接复杂数据与直观理解的桥梁 在变电站设备多维属性可视化展示系统中展现出非凡的价值。它通过一系列精密的算法和技术 据转化为易于理解的图形图像，使得数据的动态变化和潜在规律 不仅能够将电气参数、运行状态等关键信息以折线图、柱状图等 级图表揭示数据间的深层关联，为用户提供全面、细致的数据视图。 库以其强大的功能和灵活性，成为构建高效可视化展示系统的理想选择，它们支持多种图表类型和交互功能，能够满足不同用户的多样化需求。

2.4 系统开发技术

系统开发技术是构建变电站设备多维属性可视化展示系统的核心支撑。前端技术，包括 HTML5、CSS3 和JavaScript 等，为系统提供了直 技术不仅支持响应式布局，确保系统在不同设备上都能良好展示，还具备丰 体验。后端技术，如 Node.js、PythonFlask/Django 等，则负责处 地处理用户请求，管理数据库，并执行复杂的计算任务，确保系统的高 goDB 等，为系统提供了稳定、可靠的数据存储和管理方案，支持大规模数据的快 查询、插入、更新和删除操作，是系统数据处理能力的坚实保障。

3 变电站设备多维属性分析

3.1 设备属性分类

变电站设备的多维属性是全面评估设备状态的关键。电气参数，如电压、电流和功率因数，是反映设备电气特性的重要指标，它们的实时变化能够直接体现设备的运行效率和稳定性。运行状态属性则通过监测设备的开关状态、温度、振动等参数，提供了设备当前工作状态的全面视图，有助于及时发现潜在故障，预防事故的发生。物理位置信息作为设备的基本属性之一，记录了设备在变电站中的精确位置和布局，这对于设备的维护管理、调度优化以及应急响应都具有重要意义 。

3.2 多维属性关联分析

多维属性关联分析在变电站设备管理中具有深远意义。借助聚类分析等算法，系统能够自动识别并归类具有相似特征的设备群体，这不仅有助于发现设备的普遍运行规律，还能迅速识别出异常或偏离正常状态的设备，为预防性维护提供有力支持。关联规则挖掘技术则进一步深入探索属性间的潜在联系，揭示电气参数变化与设备运行状态之间的因果关系，为设备故障预测和诊断提供科学依据，助力运维人员制定更加精准有效的维护策略。

3.3 关键属性识别

在变电站设备的复杂多维属性中，关键属性的识别对于确保设备的安全、高效运行至关重要。这一过程涉及深入的分析与评估，旨在从众多属性 对设备 性影响最大的因素。通过科学的权重分配和敏感性分析，可以量化各 哪些属性需要被重点监控和维护。关键属性的识别不仅有助于运维人员更加聚焦 地关注 提高运维的针对性和效率，还为设备的智能化管理提供了重要依据。这些关键属性的数据可以作为设备状态评估、故障预测和预警的基础，为设备的长期稳定运行和优化管理奠定坚实基础。

4 可视化展示系统设计

4.1 系统架构设计

可视化展示系统的架构设计是确保系统稳定、高效运行的基础。如图1 所示，总体架构通常采用分层设计，包括数据源层、数据处理层、可视化展示层和用户交互层。数据源层负责从变电站设备中采集原始数据；数据处理层则对数据进行清洗、整合和存储，为可视化展示提供准确、可靠的数据支持；可视化展示层通过多种图表和模型将复杂数据以直观、易懂的形式呈现给用户；用户交互层则提供丰富的交互功能，使用户能够灵活地查询、分析和操作数据。如图 2 所示，模块划分方面，系统通常包括数据采集模块、数据处理模块、可视化展示模块和用户管理模块等，各模块之间通过接口进行通信和协作，共同构成完整的可视化展示系统。

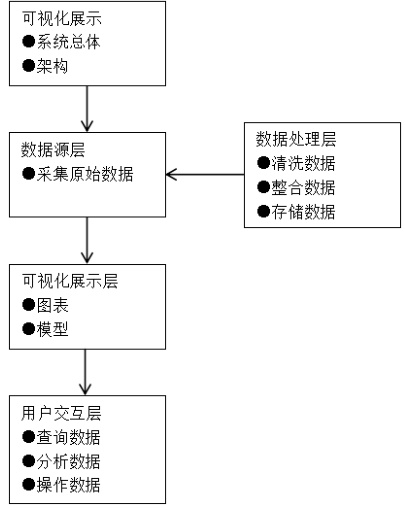

图1 可视化展示系统总体架构

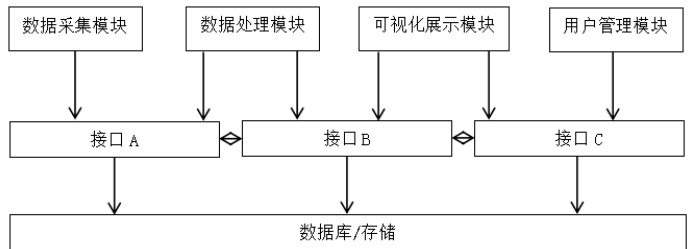

图2 可视化展示系统模块划分

4.2 数据处理模块

数据处理模块作为可视化展示系统的中枢，其设计的合理性直接关系到数据处理的效率和准确性，进而影响整个系统的性能和展示效果。在数据采集阶段，策略的制定至关重要，需综合考虑数据的实时性要求、完整性保障以及可靠性需求，通过精细化的采集频率设定和高效的传输方式选择，确保数据的全面、及时获取。数据预处理环节则是对原始数据进行深度加工的关键步骤，包括数据清洗、转换等，旨在去除噪声、填补缺失、纠正异常，使数据更加准确可靠。数据存储方案则根据数据类型、规模及访问需求，选择合适的数据库或数据仓库，设计合理的存储结构和索引机制，以确保数据的高效查询和快速访问，为系统的稳定运行和实时展示提供坚实支撑。

4.3 可视化设计

可视化设计在变电站设备多维属性展示系统中占据核心地位，其质量直接关乎用户对数据的理解和分析深度。在用户界面设计上，追求简洁直观、易于操作的原则至关重要，这要求设计师精心布局，合理安排信息架构，确保用户能迅速定位所需信息，降低学习成本。多维数据可视化策略的制定需紧密结合数据特性和展示需求，巧妙运用折线图、仪表盘、3D 模型等多种图表和模型，以直观呈现数据的变化趋势、实时状态及物理结构，帮助用户轻松把握数据全貌。交互设计方面，提供缩放、旋转、筛选等丰富功能，赋予用户探索数据的自主权，同时，巧妙融入动画、声音等多媒体元素，能够显著提升用户体验，使可视化展示更加引人入胜，增强用户对数据的感知和理解[3]。

4.4 系统安全与性能优化

系统安全与性能优化对于可视化展示系统的稳定运行至关重要。在数据安全层面，必须采取多重防护措施，如加密传输技术保障数据在传输过程中的安全，严格的访问控制策略限制未授权访问，以及定期的数据备份机制防止数据丢失，全方位确保数据的完整性和保密性。性能优化方面，引入缓存机制能够显著减少数据库的访问频率，提升数据查询效率；而负载均衡技术则通过智能分配请求到多个服务器，有效避免单点故障，增强系统的整体处理能力和响应速度，为用户提供流畅的使用体验。

5 系统实现与案例分析

5.1 开发环境与工具

在系统实现阶段，精心挑选开发环境与工具对于保障开发效率与软件质量至关重要。前端开发中，选用JavaScript 语言，并搭配React 或Vue.js 等前沿框架，这些技术组合能够创建出响应敏捷、界面友好的用户交互体验。后端则采用Python 语言，结合 Flask 或Django 等成熟框架，有效处理复杂的业务逻辑与数据交互任务，确保系统稳定运行。为增强数据可视化效果，引入D3.js、ECharts 等可视化库，它们不仅提供多样化的图表类型，还支持丰富的交互功能，使多维数据展示更加直观生动。数据库层面，根据数据特性选择 MySQL 或MongoDB 等稳定可靠的数据库系统，实现数据的高效存储与快速查询，为整个系统的数据管理与分析奠定坚实基础。

5.2 关键功能模块实现

在关键功能模块的实现过程中，数据处理流程的设计与实施无疑占据了核心地位。通过构建一套科学严谨的数据采集、清洗、整合及存储流程，系统能够确保所处理数据的准确性与可靠性，为后续分析提供坚实基础。可视化组件的开发则紧密围绕展示需求展开，精心定制了包括折线图、柱状图、散点图以及3D 模型在内的多种图表类型，这些组件不仅丰富了数据展示的形式，更能够直观揭示设备多维属性间的内在联系。通过前后端团队的紧密协作与持续优化，数据处理与可视化展示两大环节实现了无缝衔接，为用户呈现了一个流畅、高效且极具交互性的使用体验，极大地提升了用户对设备状态与性能的理解与分析能力 。

5.3 案例分析

为了验证系统的可行性和有效性，选取了典型变电站设备进行多维属性展示。通过系统，可以直观地看到设备的电气参数、运行状态、物理位置等多维属性信息，以及它们之间的关联关系。展示效果得到了用户的高度评价，他们认为系统界面友好、操作简便，能够快速地获取所需信息，对设备的运行维护提供了极大的帮助。同时，用户也提出了一些宝贵的反馈和建议，如增加更多的交互功能、优化数据查询性能等，这些都将为系统的进一步完善和优化提供有益的参考。

6 结论

变电站设备多维属性可视化展示系统的研究， 为现代电网的设备监控与管理提供了全新的解决方案。通过本文的探讨，可以看到该系统在数 独特优势。它不仅能够有效整合和展示变电站设备的多维属性信息 能分析和预警功能，为设备的运行维护提供科学决策支持。该系统 实现， 智能化、精细化方向迈出了重要一步。未来，随着技术的不断进步 和应用的深入，变电站设备多 视化展示系统有望得到更广泛的推广和应用，为电网的安全稳定运行贡献更大的力量。

参考文献

[1]张曼靖.变电站设备智能巡检与状态评估技术研究[J].中国高新科技，2023（19）：36-38.

[2]肖发龙.基于视觉理解的变电站 技术研究[D].湖南工业大学，2023.

[3]端木星慧.基于 Unity3D 的 建及可视化研究[D].桂林理工大学，2023.

[4]徐海洋.变电站设备表面缺陷图像识别关键技术研究[D].广西大学，2021.
