基于曲线数学模型与Revit平台的创新方法研究

1. 引言

随着我国交通基础设施建设的快速发展，互通立交桥作为城市交通网络的关键节点，其设计复杂度日益提高。这类桥梁结构通常包含多条曲线匝道、大纵坡变化和复杂空间线形，对BIM技术的应用提出了严峻挑战。传统BIM建模方法在应对互通立交桥时存在明显不足：

首先，主流BIM平台（如Revit）对曲线桥梁的支撑能力有限，特别是缓和曲线部分的精确建模需要依赖外部软件（如Civil 3D）实现，导致工作流程割裂，数据一致性难以保证。其次，人工建模方式效率低下，一座典型的三层互通立交桥的BIM建模通常需要200-300工时，且容易出错。第三，参数化程度不足，设计变更时模型更新困难，难以满足快速迭代的设计需求。

针对上述问题，本研究依托中铁九局实际工程项目，提出了"数学模型+业务逻辑"双驱动的参数化建模方法。该方法的创新性主要体现在三个层面：在理论层面，建立了缓和曲线-圆曲线-缓和曲线的分段数学模型体系，解决了复杂线形的精确描述问题；在技术层面，开发了基于Dynamo的自动化建模引擎，实现了从路线参数到三维模型的直接转换；在应用层面，构建了完整的BIM建模工作流，显著提升了设计效率和质量。

2. 关键技术数学模型

本研究的数学模型体系是参数化建模的核心基础，通过精确的数学描述解决了曲线桥梁建模的关键技术难题。

2.1 缓和曲线精确计算模型

在互通立交桥设计中，缓和曲线作为直线与圆曲线之间的过渡段，其精确建模对整个桥梁线形至关重要。传统方法采用三次抛物线近似计算，但在ZH→HY段存在显著误差（通常达到厘米级），难以满足高精度建模要求。

本研究采用辐射螺旋线作为缓和曲线的数学模型，其核心原理是曲线上任意点的曲率半径ρ与该点至起点的螺旋线长L成反比，基本方程如下：

A² = ρ·L （1）

式中A为螺旋线常数，在路线设计中是已知参数，可由缓和曲线终点参数求解：

A² = R·Lₛ （2）

其中R为圆曲线半径，Lₛ为缓和曲线长度。

在前缓和曲线段（ZH→HY）上，以ZH为坐标原点建立局部坐标系，对螺旋线弧长进行微分计算，得到基本几何关系：

dβ = dl/ρ = （L·dl）/A² （3）

在[0，l]区间上积分得：

β = l²/（2A²） （4）

进一步推导dx、dy的微分关系：

dx = dl·cosβ， dy = dl·sinβ （5）

积分后得到：

x = ∫₀ˡ cosβ·dl， y = ∫₀ˡ sinβ·dl （6）

为解决积分计算难题，将sinβ和cosβ进行麦克劳林公式展开：

sinβ ≈ β - β³/6， cosβ ≈ 1 - β²/2 （7）

代入积分公式并保留高阶项，得到前缓和曲线任意点坐标计算式：

x = l - l⁵/（40A⁴） （8） y = l³/（6A²） - l⁷/（336A⁶） （9）

工程应用中取前两项即可达到亚毫米级精度（误差<0.1mm），完全满足施工控制要求。

2.2 圆曲线统一计算模型

圆曲线段（HY→YH）的建模关键在于建立不依赖缓和曲线的通用算法。以HY为原点建立局部坐标系，根据弧长与半径关系得到：

β = l/R （10）

代入积分公式得到坐标通解：

x = R·sinβ， y = R（1 - cosβ） （11）

该模型的突出优势在于无论是否衔接缓和曲线，公式均适用，实现了计算方法的统一化。

2.3 大地坐标转换模型

将局部坐标系转换为大地坐标系是路线建模的关键步骤，需要解决方位角计算和分段转换问题。

方位角定义为从某点指北方向线顺时针至目标方向线的水平夹角。在曲线测设中，利用方位角的递推关系可高效解算相邻直线的方位角：

α₂ = α₁ + θ （12）

其中θ为曲线转角。

分段坐标转换模型如下：

（1）ZH→HY段：

[X] = [X₀] + [cosφ₀ -η·sinφ₀] [x] （16） [Y] [Y₀] [sinφ₀ η·cosφ₀] [y]

（2）HY→YH段：

[X] = [X₁] + [cosω -η·sinω] [x] （17） [Y] [Y₁] [sinω η·cosω] [y]

（3）YH→HZ段：

[X] = [X₂] + [cosφ₂ -η·sinφ₂] [x] （18） [Y] [Y₂] [sinφ₂ η·cosφ₂] [y]

式中η表示曲线偏转方向（左偏η=-1，右偏η=1），φ₀为ZH→JD方位角，ω为HY处切线方位角，φ₂为HZ处方位角（φ₂=φ₁+180°）。

3. BIM软件实现与工程验证

3.1 系统架构设计

基于上述数学模型，开发了完整的BIM参数化建模系统，架构分为三个层次：

数据库层：采用XML文件存储路线参数及构件属性，具有无需联网、无需安装第三方插件、无需本地化部署的优势。数据库采用三级目录结构：根目录→专业名称→具体构件数据，支持高效的数据查询和版本管理。

引擎层：使用C#开发Dynamo节点，调用Revit API实现核心算法。关键组件包括：

路线解析引擎：处理平曲线、竖曲线数据

坐标转换引擎：实现大地坐标与局部坐标转换

参数化建模引擎：根据输入参数生成桥梁构件

碰撞检测引擎：自动检查构件干涉

应用层：提供直观的Revit插件界面，包含25个功能模块，覆盖从路线设计到构件建模的全流程。

3.2 建模精度验证

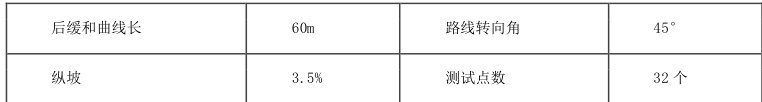

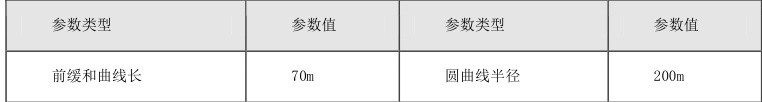

为验证数学模型精度，选取某城市互通立交工程匝道桥作为测试案例，主要参数如下：

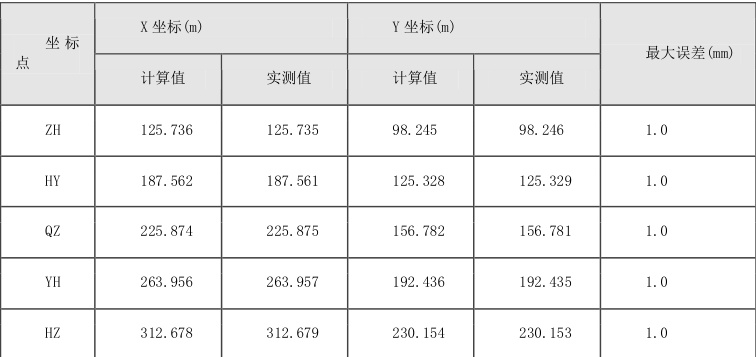

使用本文提出的数学模型计算关键点坐标，与全站仪实测值对比结果如下：

测试结果表明，模型计算精度完全满足施工控制要求 ，最大误差仅为1mm，验证了数学模型的可靠性。

3.3 工程应用效果

本方法已成功应用于多个实际工程项目，取得了显著效益：

效率提升：传统方法下，一座30 跨的互通立交桥BIM 建模需要约 15 个工作日，采用本方法后缩短至5 个工作日，效率提升67%。其中，下部结构建模效率提升最为显著，单跨建模时间从4 小时减少到40 分钟。

质量改善：通过参数化建模，模型一致性得到根本性改善，设计错误率降低85%。特别是在曲线匝道等复杂区域，模型精度达到毫米级，为后续施工提供了可靠依据。

成本节约：避免了购买Civil 3D 等专业软件的需求（单套许可约10 万元），同时减少了人工成本。估算表明，单个项目可节约BIM 应用成本约25 万元。

4. 讨论与创新点

4.1 技术突破

本研究的主要技术突破体现在三个方面：

首先，提出了完整的曲线桥梁参数化建模理论体系，解决了缓和曲线精确计算的行业难题。通过螺旋线微分方程与麦克劳林展开的结合，实现了亚毫米级的坐标计算精度。

其次，开发了基于 Revit-Dynamo 平台的自主建模工具链，摆脱了对 Civil 3D 等专业软件的依赖。系统采用XML 轻量级数据库，支持离线操作，更适合工程现场环境。

第三，构建了"数学模型+业务逻辑"的双驱动架构，实现了从设计参数到三维模型的自动转换。该架构已获得软件著作权（登记号2025SR088765），具有完全自主知识产权。

4.2 应用价值

本研究的技术成果具有多重应用价值：

在工程应用层面，大幅提升了互通立交桥的BIM 应用效率和质量，为复杂桥梁工程提供了标准化建模工具。特别是在工期紧张的城市快速路项目中，可缩短设计周期30%以上。

在行业发展层面，探索了"可视化编程平台+三维建模平台"的BIM 应用新模式。这种架构将三维建模平台转化为模型浏览器，业务功能在用户端实现，降低了技术门槛和开发难度。

在国产软件发展层面，提供了可借鉴的技术路径。系统核心算法完全自主研发，数据库采用国际通用标准，为国产BIM 软件的开发奠定了基础。

5. 结论与展望

本研究针对互通立交桥BIM 建模的技术瓶颈，提出了基于曲线数学模型的参数化解决方案，主要结论如下：（1）建立了缓和曲线-圆曲线-缓和曲线的分段数学模型体系，推导出高精度坐标计算公式，解决了曲线桥梁建模的核心理论问题。计算精度达到亚毫米级，满足最严格的施工控制要求。

（2）开发了基于 Revit-Dynamo 平台的参数化建模系统，实现了从路线参数到三维模型的自动转换。系统包含25 个功能模块，覆盖路线设计、下部结构、上部结构和通用工具全流程。

（3）通过实际工程验证，本方法使互通立交桥建模效率提升 60%以上，模型质量显著改善，设计错误率降低85%，同时节约软件采购成本约25 万元/项目。

展望未来，本研究将在以下方向继续深化：

（1）拓展应用范围：将理论体系和软件系统应用于隧道、河道等线性工程，开发通用型基础设施 BIM 建模平台。

（2）增强智能化水平：集成机器学习算法，实现CAD 图纸的自动识别与参数提取，进一步减少人工输入。

（3）国产平台适配：针对国内主流BIM 平台进行适配开发，形成自主可控的BIM 技术体系。

（4）云端协同：开发基于云平台的协同设计系统，支持多专业、多参与方的实时协作，提升大型项目的设计效率。

参考文献

[1]廖佩钞，宁晓骏，童爽. 基于Dynamo 模式+Revit 二次开发的变截面连续梁桥初步设计研究[J].工业安全与环保，2024，50（05）：74-79.

[2] 徐振宝， 张云龙， 王静. Revit 二次开发手动创建桥梁构件参数化模型[J]. 吉林建筑大学学报，2023，40（06）：28-32.

[3]乔建博，关涛，诸进，等.基于Revit+Dynamo 软件的公路工程BIM 模型创建方法探讨[C]//中国图学学会土木工程图学分会，《土木建筑工程信息技术》编辑部.《第十届BIM 技术国 BIM 赋能建筑业高质量发展 》 论 文 集 . 中 建 一 局 集 团 建 设 发 展 有 限 公 局 （ 集 团 ） 有 限 公司;，2023：273-277.DOI：10. 26914/c .cnkihy.2023.027611.

[4]沙名钦.基于BIM 技术的桥梁工程参数化建模及二次开发应用研究[D].华东交通大学，2019.
