大体积混凝土裂缝控制施工技术应用分析

现阶段，混凝土材料在建筑工程施工中得到了普遍应用，该项材料性能决定了建筑物整体质量。但是从实际情况来看，大体积混凝土出现裂缝的概率极高，普遍受到多方面因素的影响。这就应当加大对大体积混凝土裂缝的控制力度，做好预防和处理工作。

1、大体积混凝土裂缝成因

1.1 温度应力主导型裂缝

水泥水化过程中释放的热量是导致温度应力的来源，其温升规律可通过水化热温升公式量化：

式（1）中：T(t)为混凝土浇筑后t 时刻的水化热温升 (^∘C) ， ξ 为水化热放热系数，普通硅酸盐水泥 取0.8-0.9，低热矿渣水泥 取0.7-0.8，Q 为水泥水化热总量，c 为混凝土比热容，ρ为混凝土密度，m 为水化热放热速率系数，t 为浇筑后时间。

根据该公式计算，当某工程采用 42.5 普通水泥，水泥用量 300kg/m³ ，浇筑后 3d 左右水化热温升达峰值，约为42℃。环境温度为 25°C ，则混凝土内部最高温度可达67℃。而混凝土表面因与空气热交换，温度通常比内部低15-25℃，形成显著温度梯度。温度梯度引发的温度应力可通过弹性体温度应力公式计算：

σ=α⋅E⋅T/(1-ν)(2)

式（2）中： σ 为温度应力， α 为混凝土线膨胀系数，E 为混凝土弹性模量,T 为混凝土内外温差（℃）,v 为混凝土泊松比。

当T=20℃时，计算得 σ=_3.0MPa ，而C30 混凝土 28d 抗拉强度仅为 2.01MPa,温度应力远超材料抗拉强度，必然引发裂缝。某地铁车站底板工程实测数据显示，未采取温控措施时，混凝土内外温差达28℃，7d 内出现12 条长度超5m 的贯穿裂缝，印证了温度应力的主导作用[1]。

1.2 收缩变形引发的裂缝

收缩变形包括干燥收缩、自生收缩及碳化收缩，其中干燥收缩是主要诱因。干燥收缩率可通过规范公式估算：

(3)中： εd(t) 为 t 时刻干燥收缩率, εd0 为干燥收缩终极值（x10-4，普通混凝土 εd0 取3.0-5.0）,k 为收缩发展系数（d-1，取 0.05-0.08）。

实测数据显示，C35 混凝土在自然养护条件下，28d 干燥收缩率约为 3.8x10-4，若结构受到基础约束,则产生的收缩应力约为2.2MPa，接近C35 混凝土 28d 抗拉强度,容易引发表面微裂缝。某办公楼筏板基础工程因养护不及时，浇筑后7d 表面干燥收缩率达3.2x10-4，出现大量宽度 0.1-0.15mm 的网状裂缝，后期需采用压力注浆修复，成本增加约15 万元。

2、大体积混凝土裂缝控制施工技术

2.1 材料优化技术

（1）水泥选型。优先采用低热矿渣水泥或中热硅酸盐水泥，其水化热总量比普通硅酸盐水泥低 20%-30% 。实测数据显示，42.5 级低热矿渣水泥7d 水化热为230kJ/kg，较同等级普通水泥270kJ/kg 降低 14.8% ，28d 水化热为 275kJ/kg，降低 18.2% 。某水利枢纽工程采用低热矿渣水泥后，混凝土峰值温升从65℃降至52℃，内外温差缩小至18℃，温度应力降低 25% 。

（2）掺合料应用。掺加粉煤灰、矿粉等矿物掺合料，替代部分水泥以减少水化热。试验表明，粉煤灰取代率在30%-50%时，水化热降低效果最优，取代率 40%时，混凝土 7d 水化热温升较基准组降低 25% ，28d 干燥收缩率降低 30%^[2] 。

（3）外加剂选用。掺加缓凝型高效减水剂，延长初凝时间，从6h 延长至10-12h，避免浇筑冷缝，减少单位用水量，降低干燥收缩。某工程采用聚羧酸系缓凝减水后，单位用水量从 185kg/m³ 降至 165kg/m³ ，28d 干燥收缩率从 3.8x10-4 降至 2.5x10-4，收缩应力降低 34.2% 。

2.2 配合比设计技术

通过正交试验设计，确定低水泥用量、高掺合料、合理砂率的优化配合比。以某 C40 大体积混凝土为例，优化后配合比 kg/m³为低热矿渣水泥220、Ⅰ级粉煤灰180、机制砂780、碎石1120、水175、缓凝减水剂 4.8。该配合比具有三大优势。

（1）水化热低。水泥用量仅 220kg/m³ ，较传统配合比 300kg/m³ 降低 26.7% ，7d 水化热温升35℃，峰值温度58℃。

（2）力学性能优。28d 抗压强度48.2MPa，远超C40 设计要求，抗拉强度2.8MPa，较基准组提升 38.8% 。

（3）工作性好。坍落度220mm，扩展度 550mm，初凝时间11h，满足分层浇筑需求。

性能对比表，数据显示优化后各项指标均显著改善。

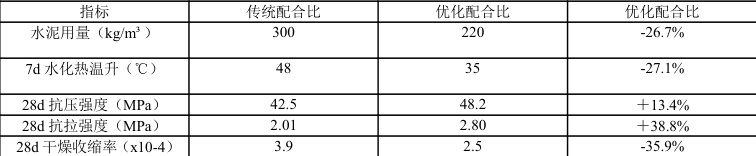

表1 优化前后C40 大体积混凝土配合比及性能对比

2.3 浇筑工艺技术

（1）分层厚度设计。根据混凝土初凝时间与浇筑速度，分层厚度计算公式为：

h＝v⋅ t⋅ B（4）

式（4）中，h 为分层厚度 Π(m) ），v 为浇筑速度，t 为初凝时间，B 为浇筑宽度。代入数据得 _h=0.4-0.6m ，实际工程中取 300-500mm。综合体筏板基础尺寸 30mx25mx3m 采用400mm 分层厚度，浇筑速度 2.5m³/h ，间歇时间5h，小于初凝时间 10h，界面粘结强度达3.2MPa，与本体混凝土强度差异小于 5% 。

（2）浇筑顺序优化。采用从中间向两侧、从低处向高处的推移顺序，减少混凝土流动距离，避免骨料分离，通过该顺序浇筑，混凝土匀质性误差控制在 5%rl⋅r ，表面平整度误差≤3mm/m，未出现骨料集中现象。

2.4 养护技术

养护的核心是保持混凝土表面湿润，延缓水分蒸发，促进强度发展与收缩稳定。依据规范要求，大体积混凝土养护时间≥14d，采用蓄水养护和覆膜养护结合方式。

（1）蓄水养护。浇筑完成后24h 内，在混凝土表面筑埂蓄水，水深 10-20cm ，水的比热容大，有效稳定表面温度，减少干燥收缩。实测数据显示，蓄水养护28d 的混凝土，干燥收缩率为 2.1x10^-4 ，较自然养护 3.5x10-4降低 40% 。

(2)覆膜养护。蓄水养护结束后，覆盖塑料薄膜和土工布，持续保湿至28d，此时混凝土强度达设计值的 100% ，收缩基本稳定，筏板基础采用该养护方式后，28d 裂缝率仅 2.8% ，较自然养护降低 84.9% 。

3、结语：

综上，大体积混凝土裂缝控制有着一定的复杂性，需要通过多方面的协同优化，以此降低裂缝率，控制内外温差。未来随着BIM 技术与智能监测系统的发展，可以进一步实现浇筑过程模拟、温度实时预警、养护自动调控的一体化管理。

参考文献：

[1]张汝仕.大体积混凝土施 施 J].四川水泥, 2025(1):122-124.

[2]何海勇.大体积混凝土温度仿真 策略的探讨[J].四川水泥, 2025(1):36-38.
